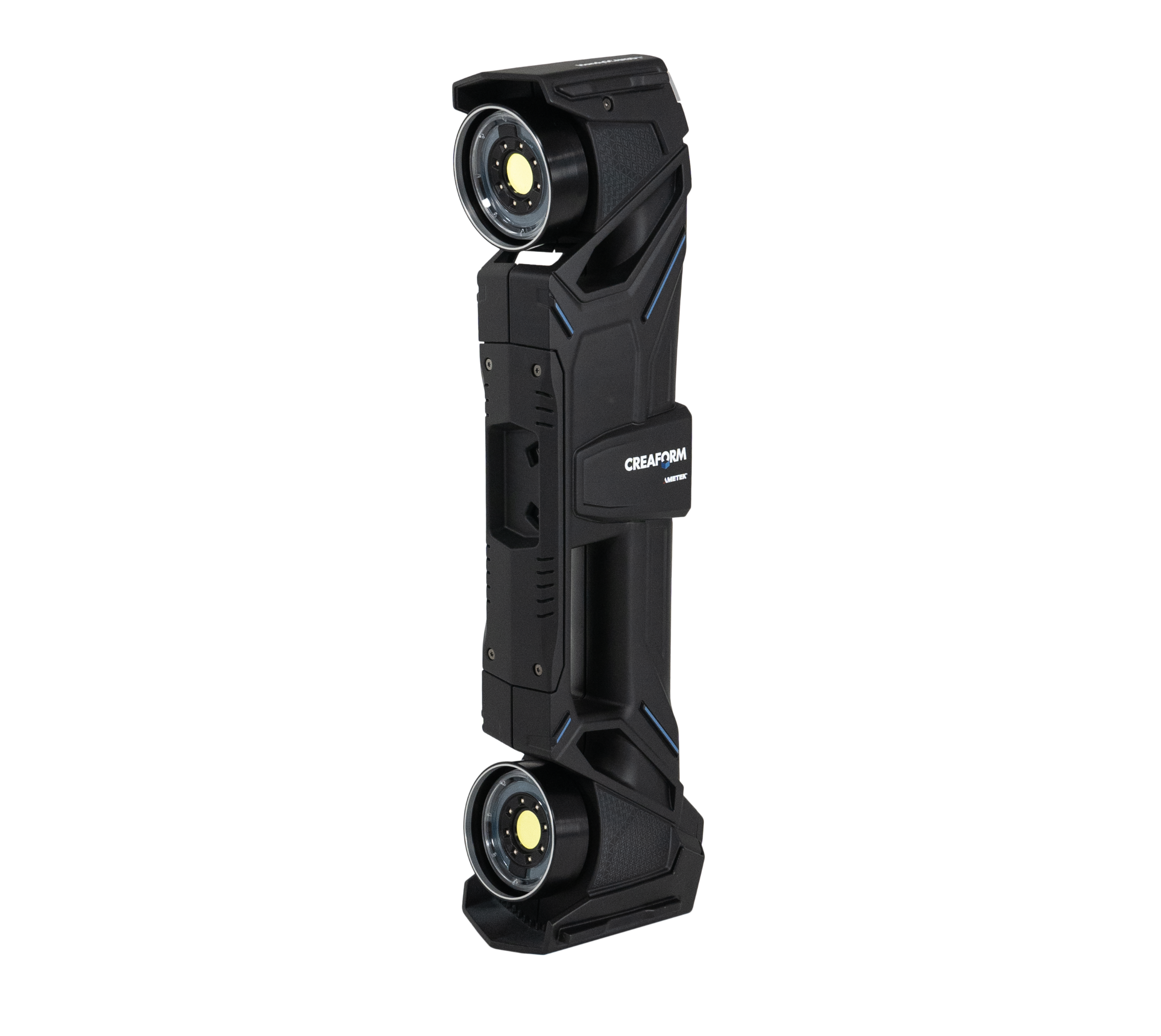

3D skener HandySCAN|MAX je navržen pro skenování rozměrově velkých objektů s důrazem na co nejrychlejší 3D skenování a nejjednodušší obsluhu. I při větší skenovací vzdálenosti (větším zorném poli) se výrobci podařilo zachovat vysokou přesnost snímání od 0,075mm.
3D skener HandySCAN|MAX nabízí uživatelům velmi rychlé skenování a jednoduché skenování. Hlavní vlastnosti jsou:

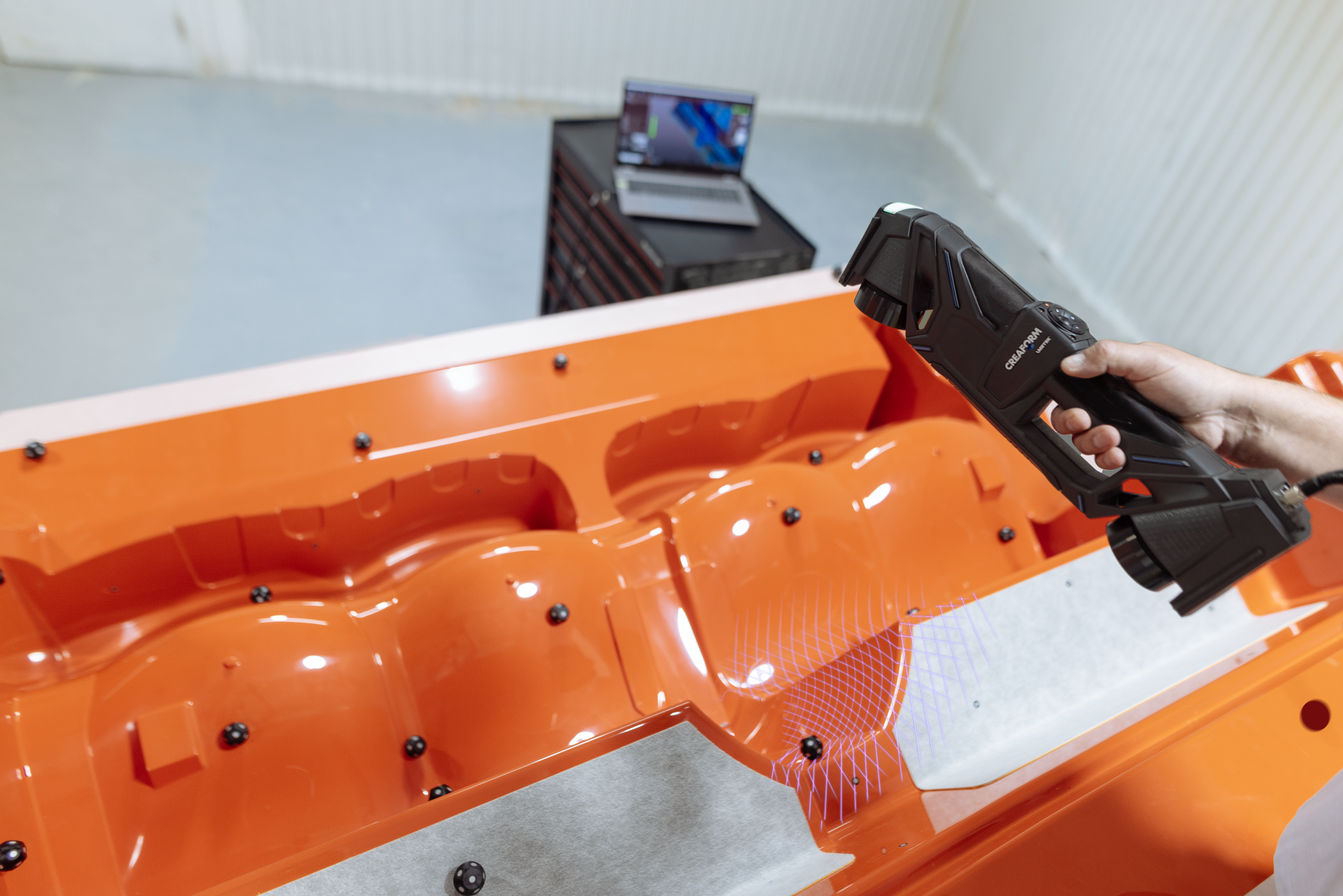

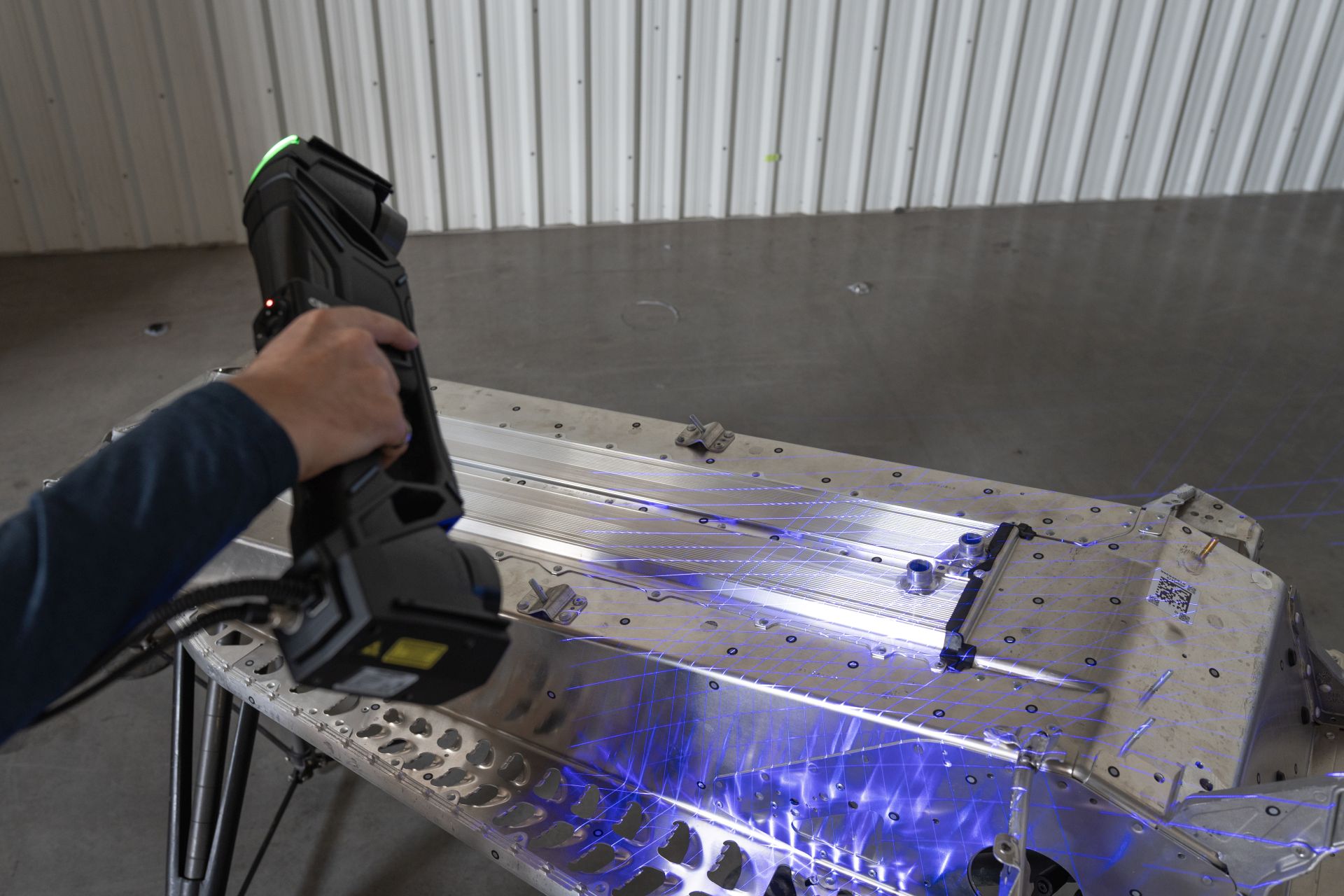

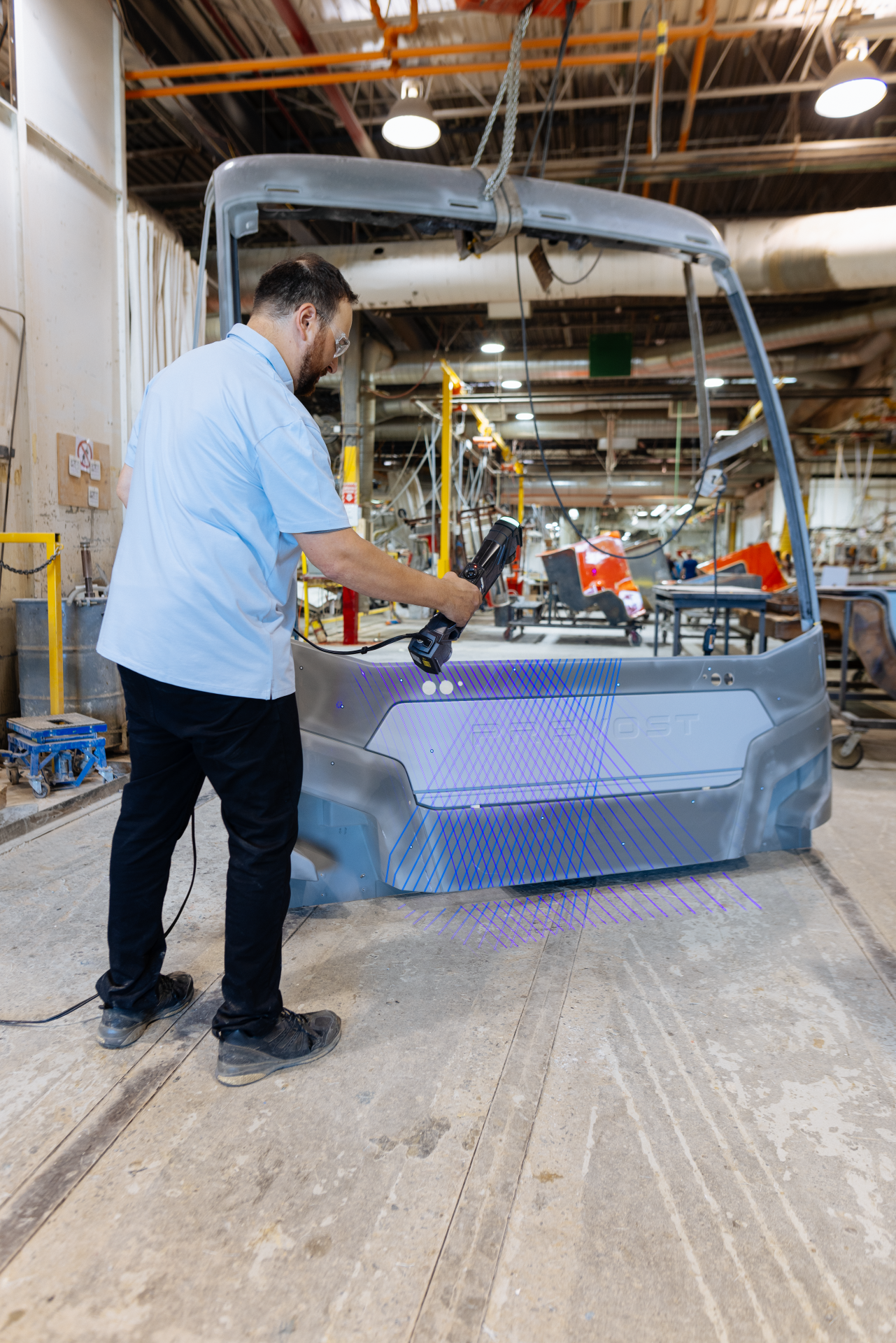

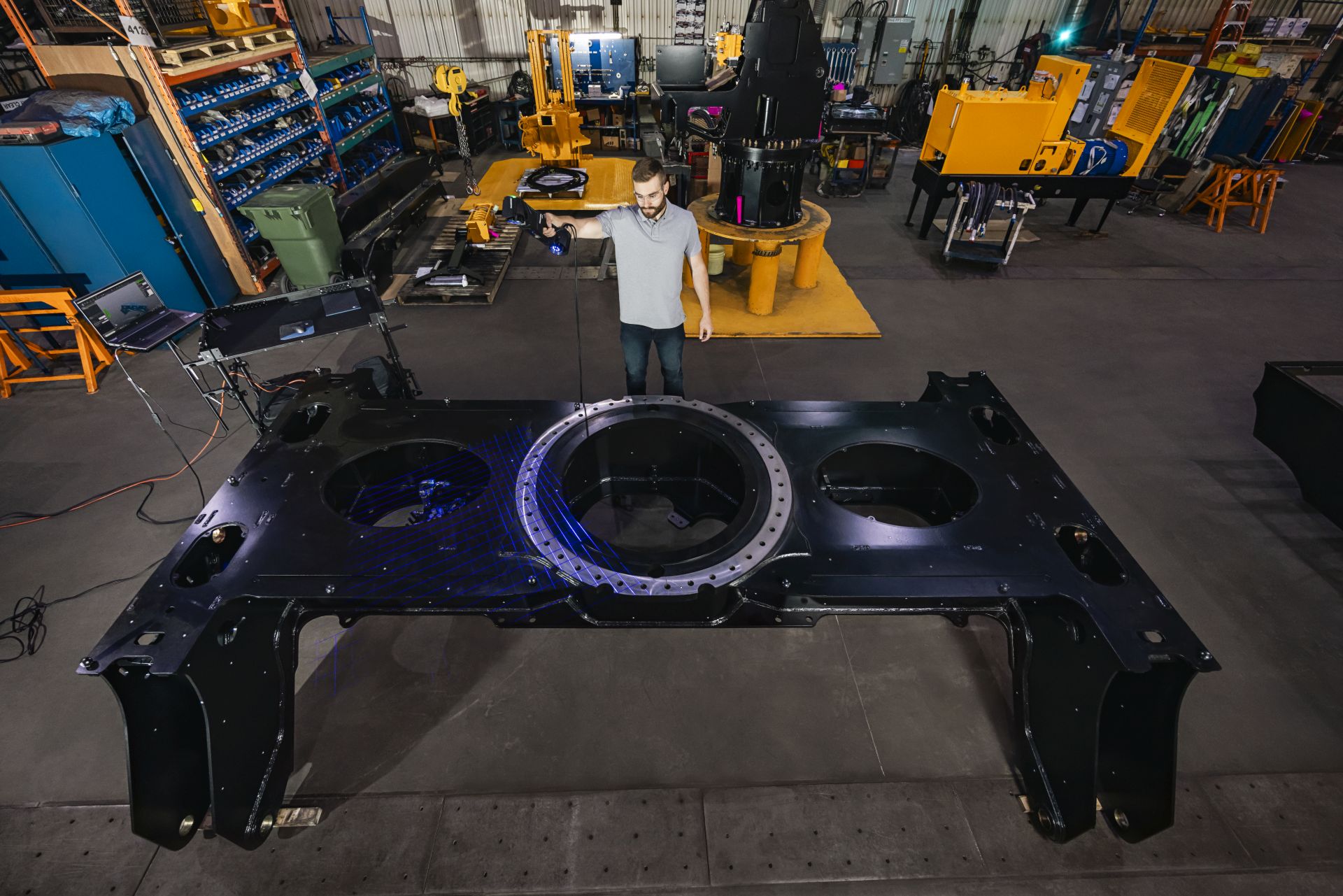

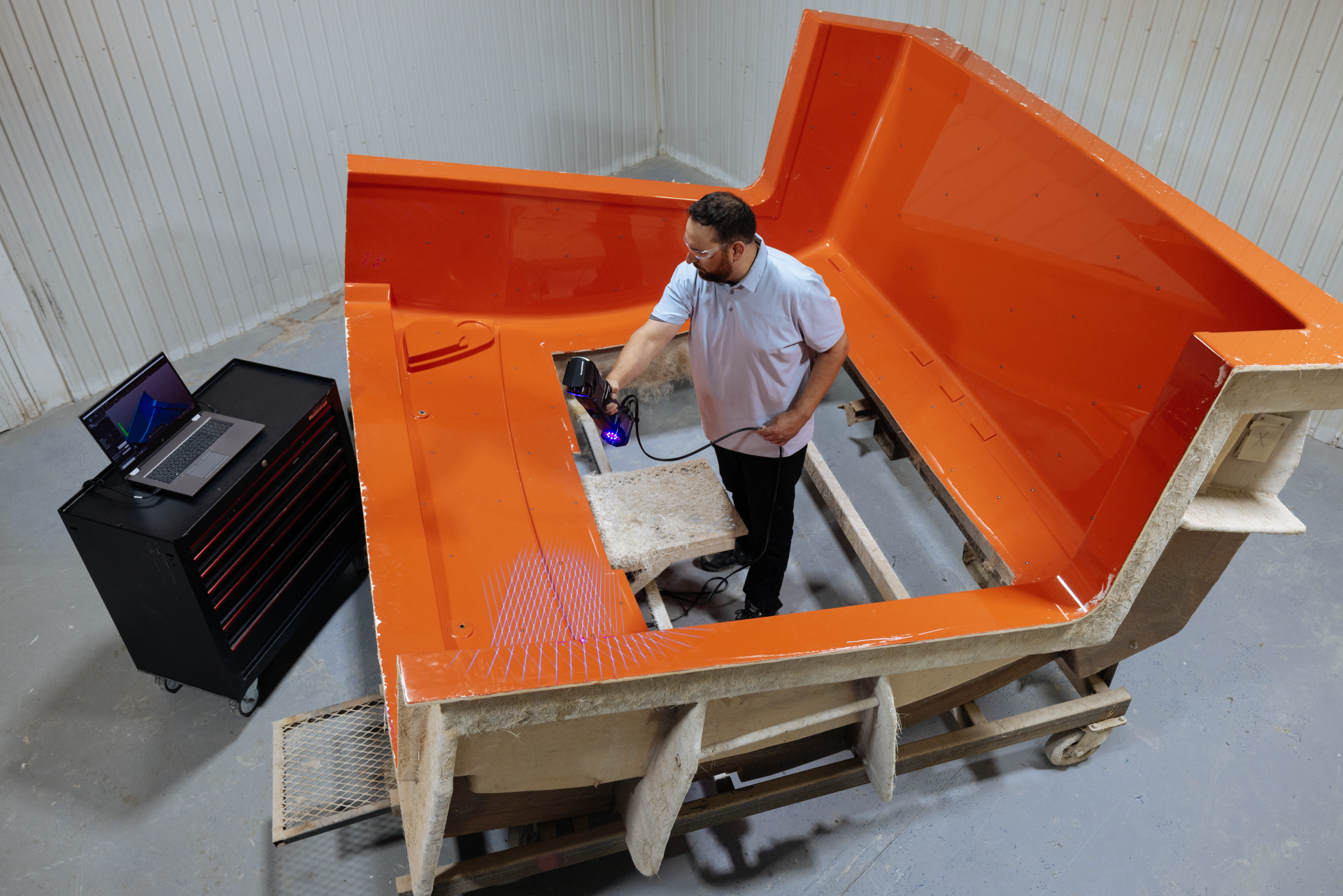

3D skener HandySCAN|MAX je určen pro společnosti, které vyrábí díly cca od 1 metru. Tento 3D skener uživatelům přináší hlavně velmi rychlé a bezproblémové skenování různorodých dílů. Díky jeho vlastnostem je ideální například pro tyto odvětví:
Rozdělení skenerů HandySCAN 3D MAX dle parametrů.
| HandySCAN MAX™ | HandySCAN MAX™|Elite |
||
| Presnosť(1) |
Od 0,150 mm | Od 0,075 mm | |
| Objemová presnosť(2,3) (založeno na velikosti dílu) |
0,150 mm + 0,020 mm/m | 0,075 mm + 0,010 mm/m | |
| Možnosti merania (při pracovní vzdálenosti 0,5 m) |
PIN | 2,50 mm | |
| DIERA | 3,50 mm | ||
| SCHODOK | 0,04 mm | ||
| STENA | 2,00 mm | ||
| Meracie rozlíšenie |
0,04 mm | ||
| Rozlíšenie polygónovej siete |
0,4 mm | ||
| Rýchlosť merania |
2 250 000 měření/s | ||
| Zdroj svetla |

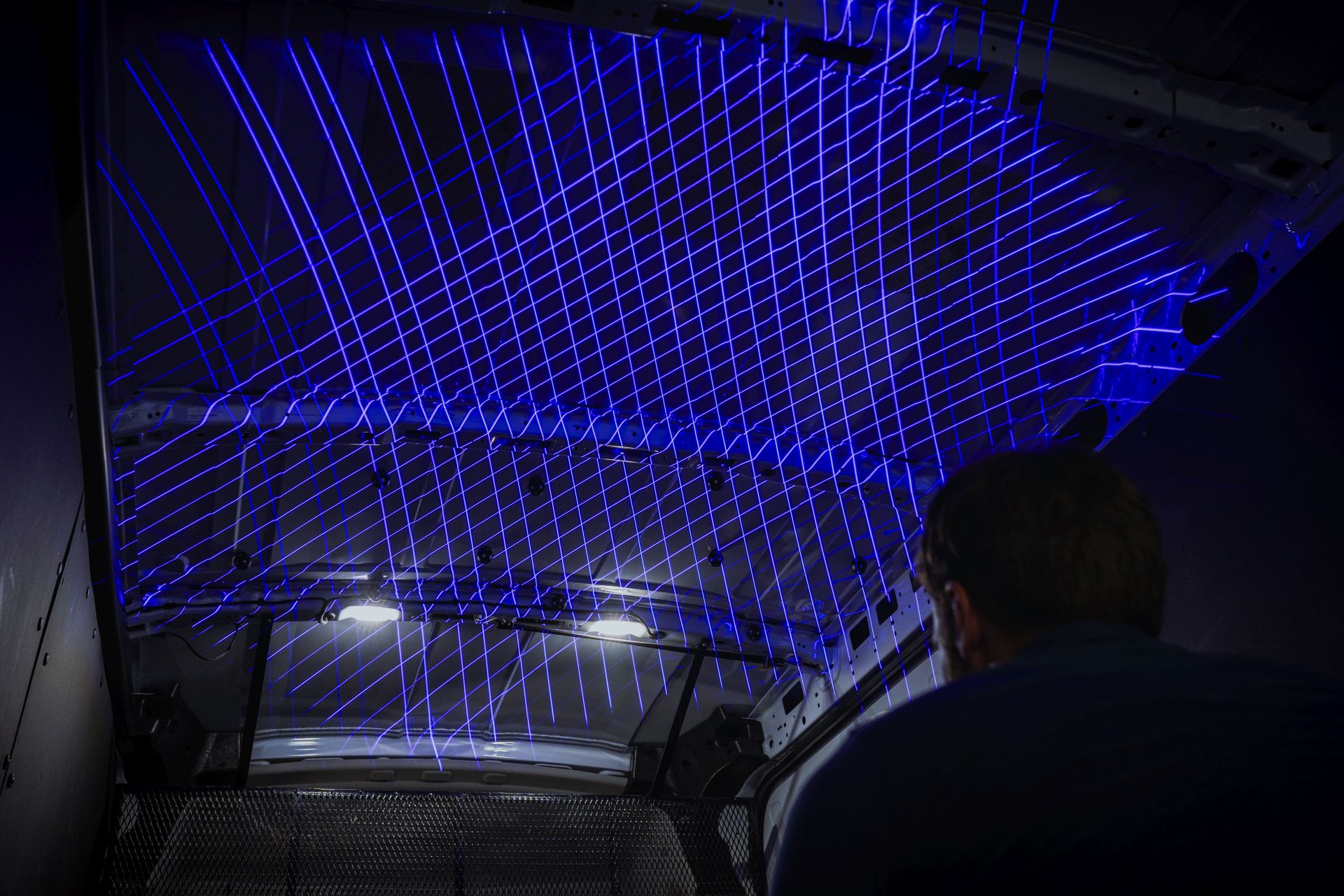

19 modrých laserových křížů (38 modrých laserových čar) | ||
| Trieda lasera |
2M (bezpečný pre zrak) | ||
| Oblasť skenovania |
Pracovní vzdálenost 0.3 m |
0,2 x 0,3 m | |
| Pracovní vzdálenost 1 m |
1,0 x 1,0 m | ||
| Pracovní vzdálenost 2.5 m |
N/A | 2,0 x 2,4 m | |
| Vzdialenosť skenera od objektu |
0,45 m do 1,60 m | 0,30 m do 2,50 m | |
| Hĺbka ostrosti |
1,15 m | 2,20 m | |
| Veľkosť skenovaného objektu (odporúčaná) |
1 – 10 m | 1 – 15 m | |
| Softvér |
VXelements, CREAFORM.OS | ||
| Výstupné formáty |
.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .spr, .3mf | ||
| Kompatibilní software(4) |
3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrológ X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systems (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX) | ||
| Váha |
1,22 kg | ||
| Rozmery |
133 x 79 x 435 mm | ||
| Prepojenie s PC |
1 X USB 3.0 | ||
| Prevádzková okolitá teplota |
5-40 °C | ||
| Prevádzková okolitá vlhkosť (bez kondenzácie) |
10-90% | ||
| Certifikácia |
EC Compliance (Electromagnetická kompatibilita Directive, Low Voltage Directive) | ||
| Patenty |
CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,938,104, KR 10-2424135 | ||
(1) HandySCAN MAX a HandySCAN MAX|Elite (akreditace ISO 17025): Na základě standardu VDI/VDE 2634 část 3. Chyba sondování je hodnocena měřením průměru na sledovatelných artefaktech s koulemi. Výsledky jsou získány při vzdálenosti 0,6 m a 1,2 m.
(2) HandySCAN MAX a HandySCAN MAX|Elite (akreditace ISO 17025): Na základě standardu VDI/VDE 2634 část 3. Chyba rozmístění koulí se posuzuje s artefakty sledovatelné délky jejich měřením v různých místech a orientacích v rámci pracovního objemu. Výsledky jsou získány ve vzdálenosti 0,6 m a 1,2 m a pomocí integrované fotogrammetrie s optimalizací objemové přesnosti.

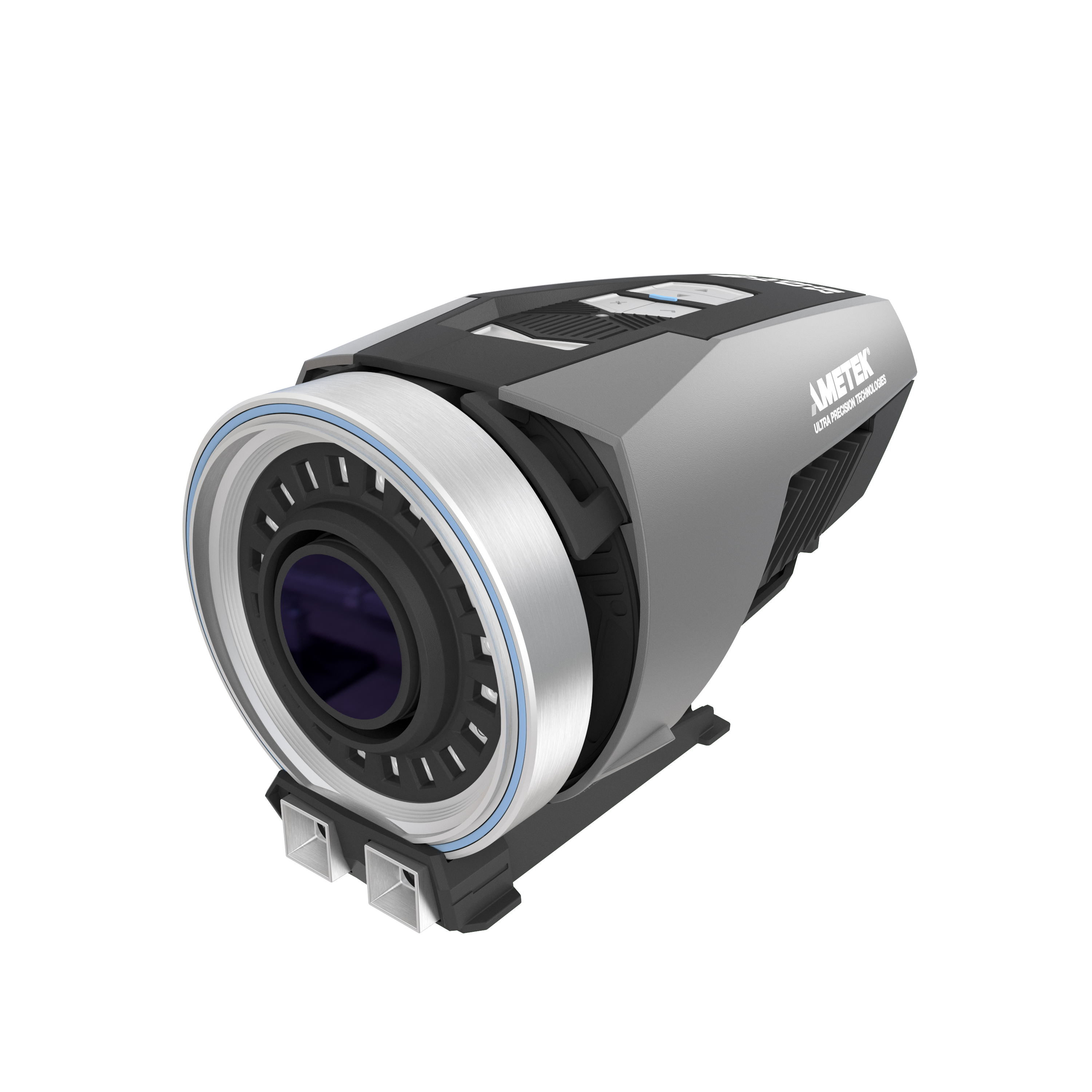

(3) Objemová přesnost systému při použití aplikace MaxSHOT 3D nemůže být vyšší než výchozí přesnost pro daný model skeneru.
(4) Kompatibilní také se všemi hlavními metrologickými, CAD a počítačovými grafickými programy prostřednictvím importu polygonových sítí a mračna bodů.
