Rad HandySCAN 3D™ je osvedčený, dôveryhodný a celosvetovo patentovaný 3D skener najvyššej úrovne určený pre metrológiu. Navrhnutý tak, aby vyhovel potrebám dizajnu, výrobe, kontrole kvalita a všeobecne všetkým odborníkom na metrológiu. Poskytuje najefektívnejší a najspoľahlivejší spôsob, ako získať presné 3D dáta z merania fyzických objektov.
Inovatívne technológie s vlastnosťami TRUaccuracy™, TRUsimplicity™, TRUportability™ doplnené o unikátnu rýchlosť snímania pre všetky metrologické aplikácie.
Rozdelenie skenerov HandySCAN 3D podľa parametrov.
| HandySCAN BLACK™|ELITE | HandySCAN BLACK+™|ELITE |
HandySCAN BLACK+™|ELITE LIMITED | |
| PRESNOSŤ | 0,025 mm | 0,025 mm | 0,012 mm (1) |
| OBJEMOVÁ PRESNOSŤ | 0,020 mm + 0,040 mm/m | 0,020 mm + 0,040 mm/m
0,02 mm + 0,015 mm/m (2) |
0,012 mm +0,020 mm/m
0,012 mm + 0,015 mm/m (2) |
| OBJEMOVÁ PRESNOSŤ pri použití MaxSHOT Next™lElite (3) |
0,020 mm + 0,015 mm/m | ||
| Acceptance test (4) | Založené na VDI/VDE 2634 part 3 | Založené na VDI/VDE 2634 part 3 a ISO 10360 | |
| MERACÍ ROZLÍŠENIE | 0,025 mm | ||
| ROZLÍŠENIE POLYGONOVEJ SIETE | 0,100 mm | ||
| FREKVENCIA MERANIA | 1 300 000 meraní/s | 1 800 000 meraní/s | |

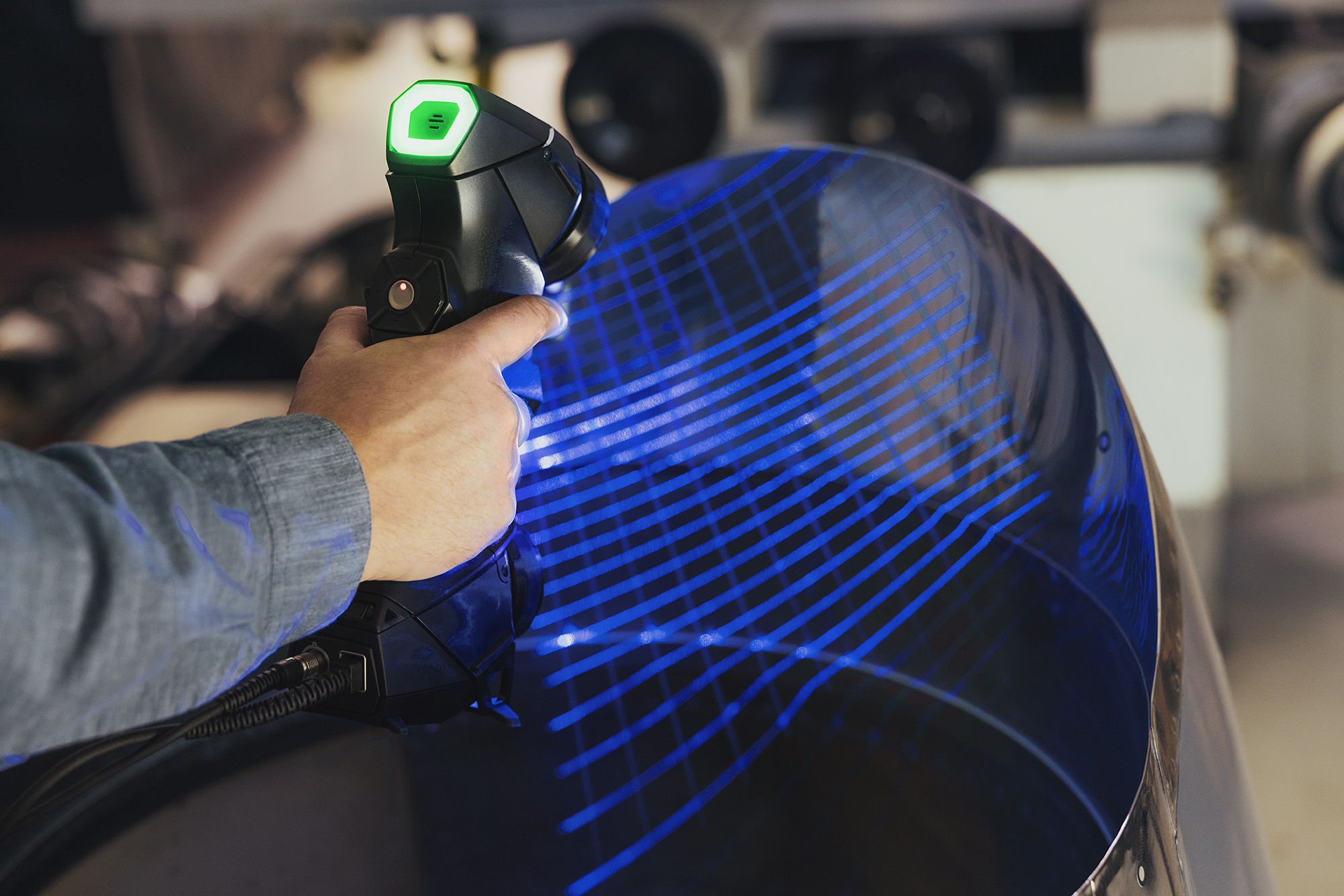

| ZDROJ SVETLA | 22 modrých laserových línií (+ 1 extra línia pre dutiny) |
30 modrých laserových línií (+ 1 extra línia pre dutiny) |
|
| TRIEDA LASERA | 2M (bezpečný pre oči) | ||
| SKENOVACÍ ROZSAH | 310 x 350 mm | ||
| VZDIALENOSŤ SKENERA OD OBJEKTU | 200 – 450 mm | 200 – 750 mm | |
| Hĺbka ostrosti | 250 mm | 550 mm | |
| VEĽKOSŤ DIELU (odporúčaná hodnota) |
0,05 – 4 m | ||
| SOFTVÉR | VXelements | ||
| VÝSTUPNÉ FORMÁTY | .dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .spr, .3mf | ||
| KOMPATIBILNÝ SOFTVÉR | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Dassault (CATIA V5 a SOLIDWORKS), PTC (Creo), Siemens (NX a Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage) | ||
| VÁHA | 0,94 kg | ||
| ROZMERY (DxŠxV) |
79 x 142 x 288 mm | ||
| PRIPOJENIE DO PC | 1 X USB 3.0 | ||
| PRACOVNÁ TEPLOTA | 5–40°C | ||
| PRACOVNÁ VLHKOSŤ (bez kondenzácie) | 10–90% | ||
| CERTIFIKÁCIA | EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible s rechargeable batériami (when applicable), IP50, WEEE |
||
| PATENTY | CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AÚ 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X |
||
(1) Presnosť dosiahnutá s LIMITED Edition. Limited Edition je schopná zaistiť lepšiu presnosť vďaka optimalizovaným výrobným a kalibračným procesom.
(2) Pri použití Accu+ Kitu
(3) Objemová presnosť systému pri použití MaxSHOT 3D nemôže byť vyššia ako štandardná objemová presnosť zvoleného systému a modelu.
(4) Preberacie testy vykonané v akreditovaných kalibračných laboratóriách Creaform ISO/IEC 17025
