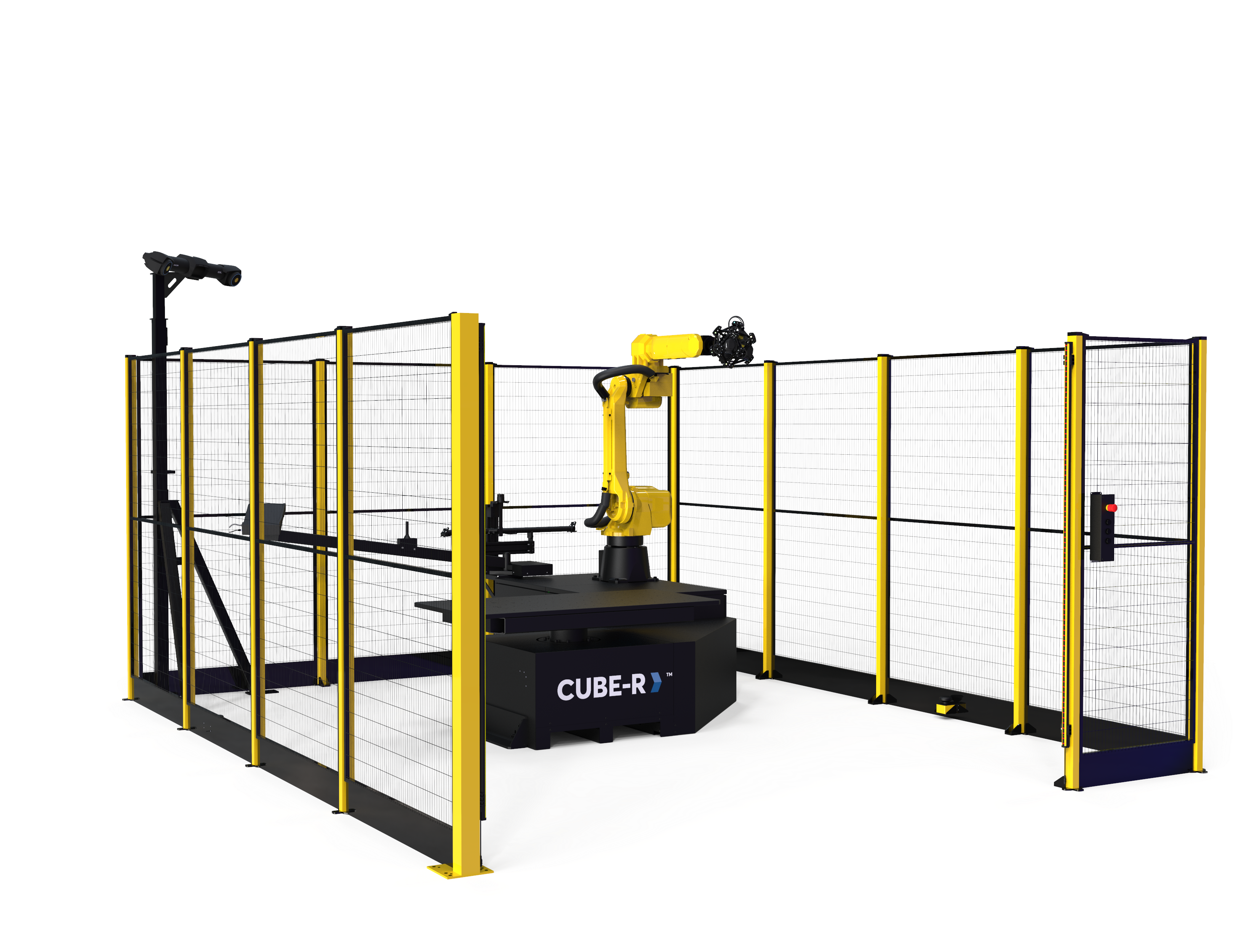

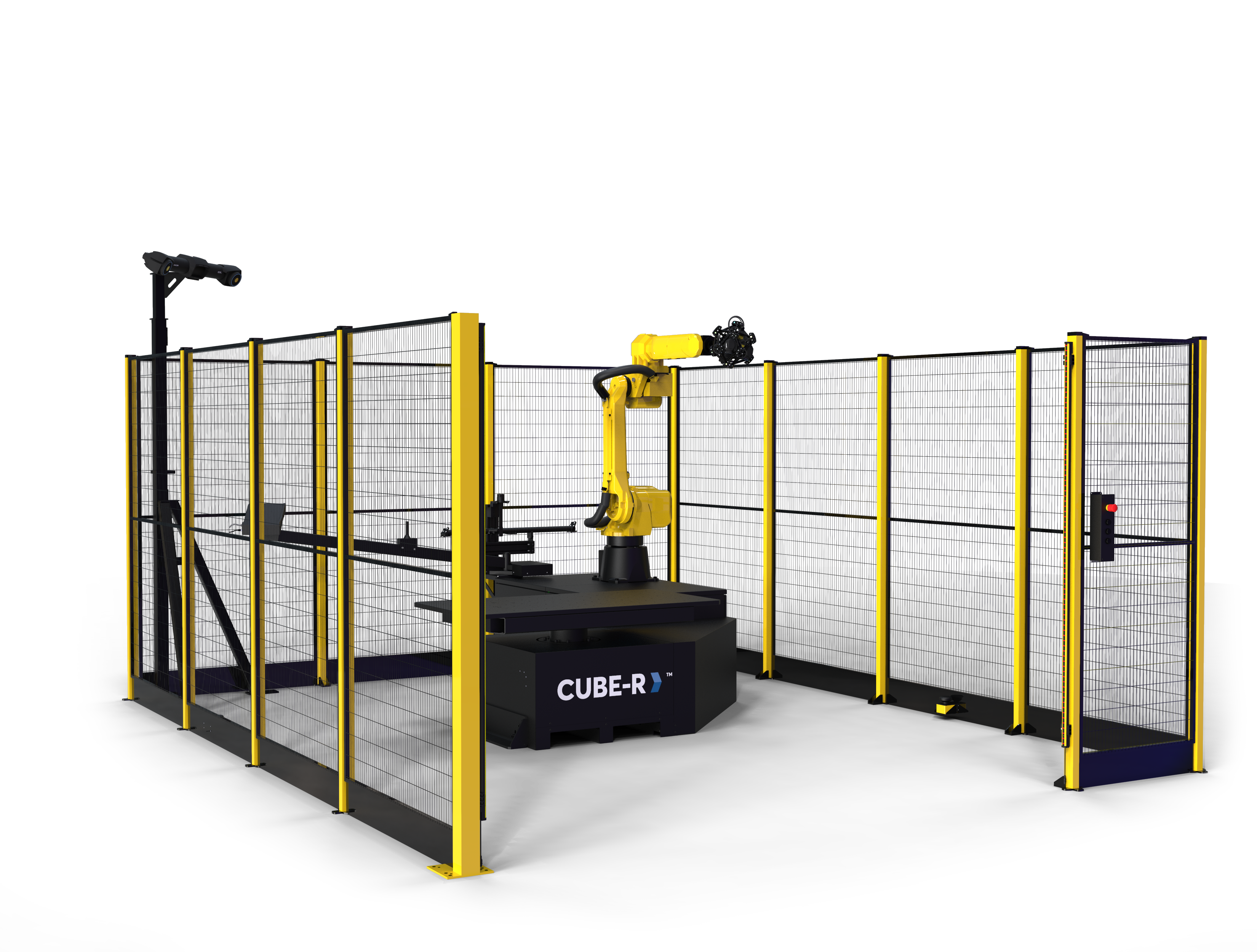

Produkty CUBE-R jsou navrženy pro nepřetržitou automatickou kontrolu dílů ve výrobních společnostech. CUBE-R řešení se mezi sebou liší úrovní dodávaného zabezpečení pro daný systém.

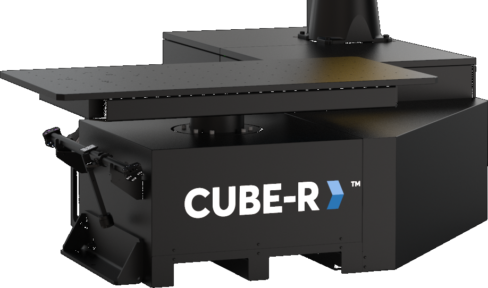

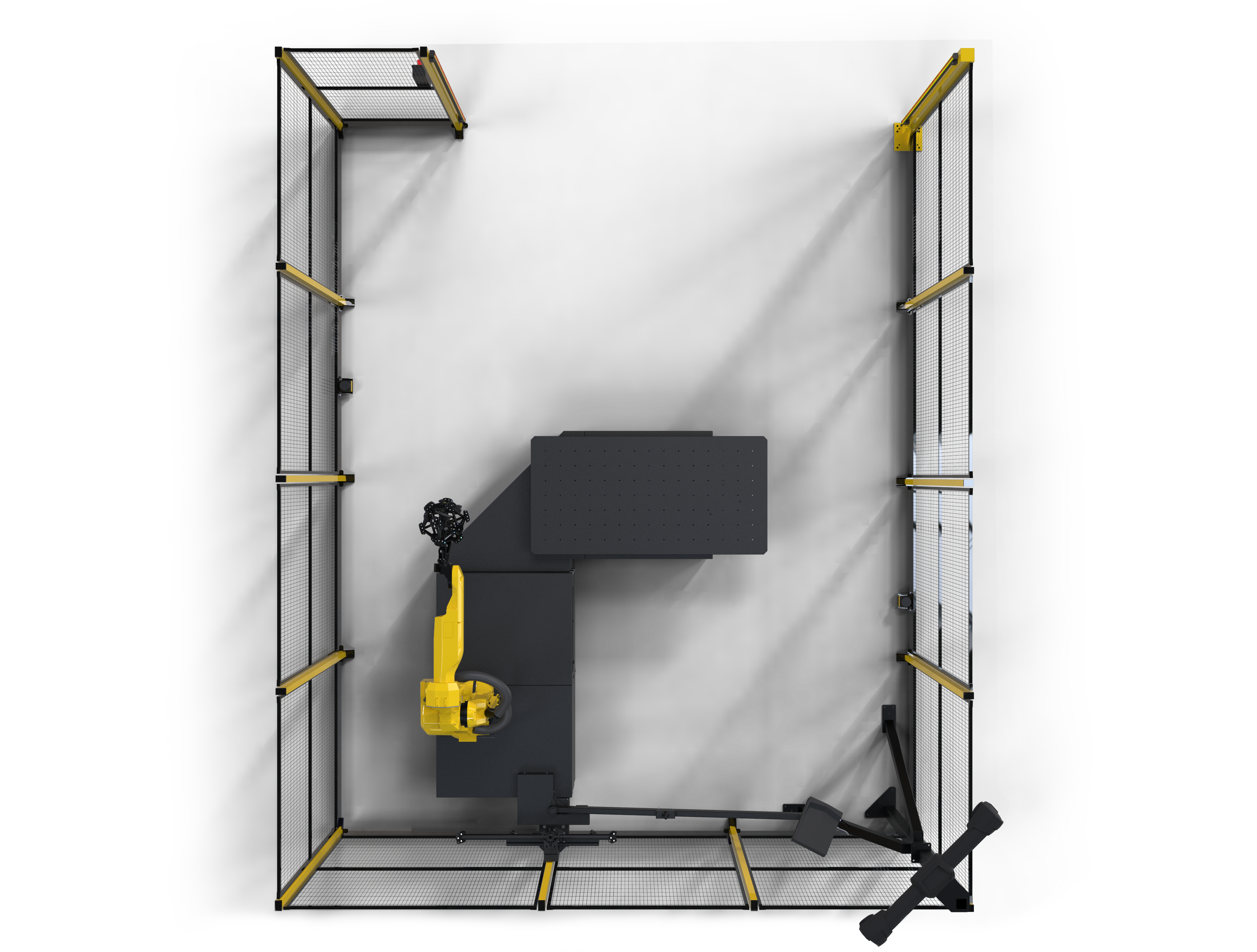

Riešenie CUBE-R je vybavené automatickým otočným stolom. Vďaka vysokej nosnosti otočného stola (1 500 Kg) je možné skenovať aj ťažké odliatky a iné komponenty s vysokou hmotnosťou. Otočný stôl rozširuje pracovný rozsah robota a možno tak dosiahnuť aj najvzdialenejšie miesta na skenovanom diele.
Otáčanie stola zaisťuje obslužný program VXscan-R, ktorý vytvára dráhy pre robota a súčasne rieši aj otáčanie pracovného stola.

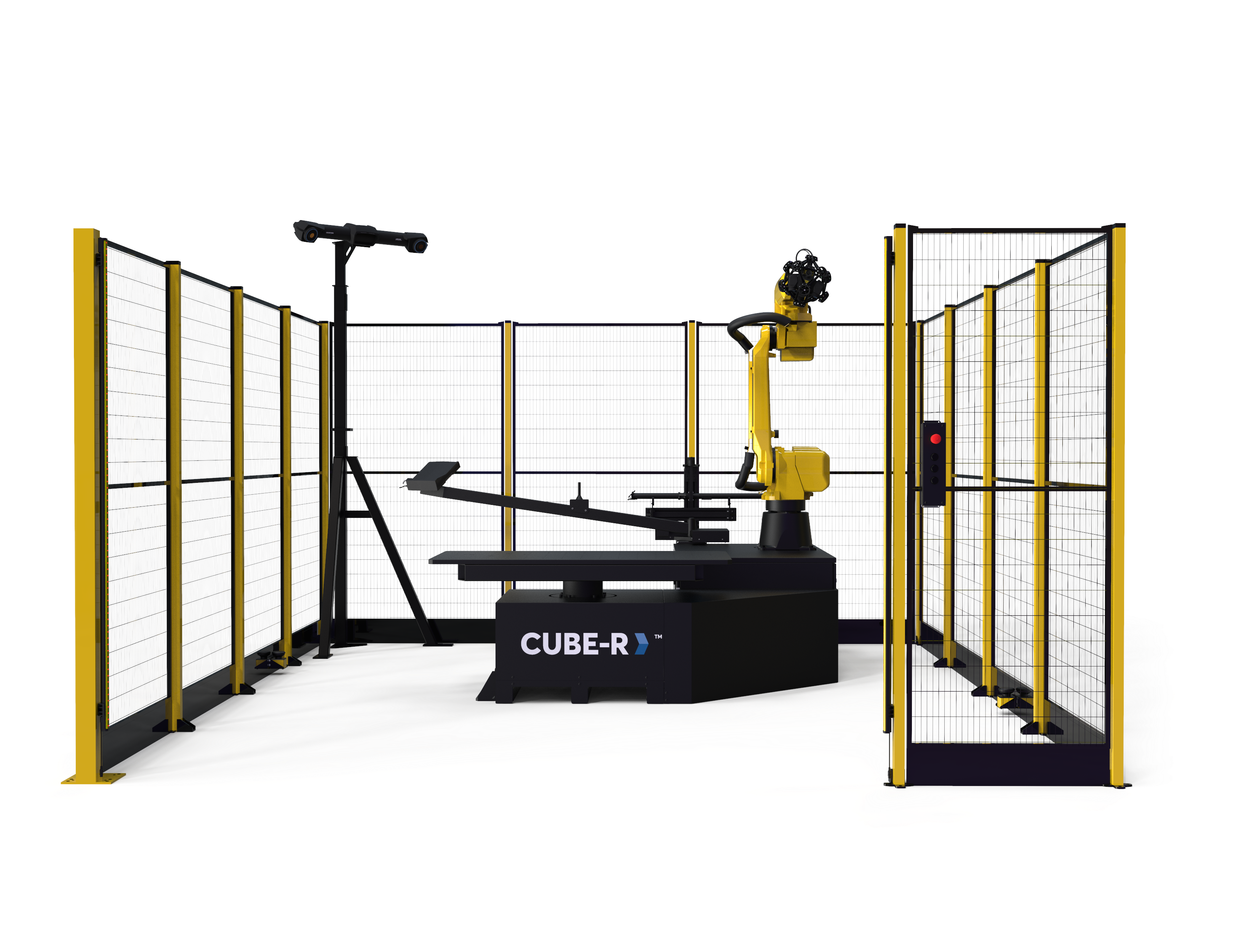

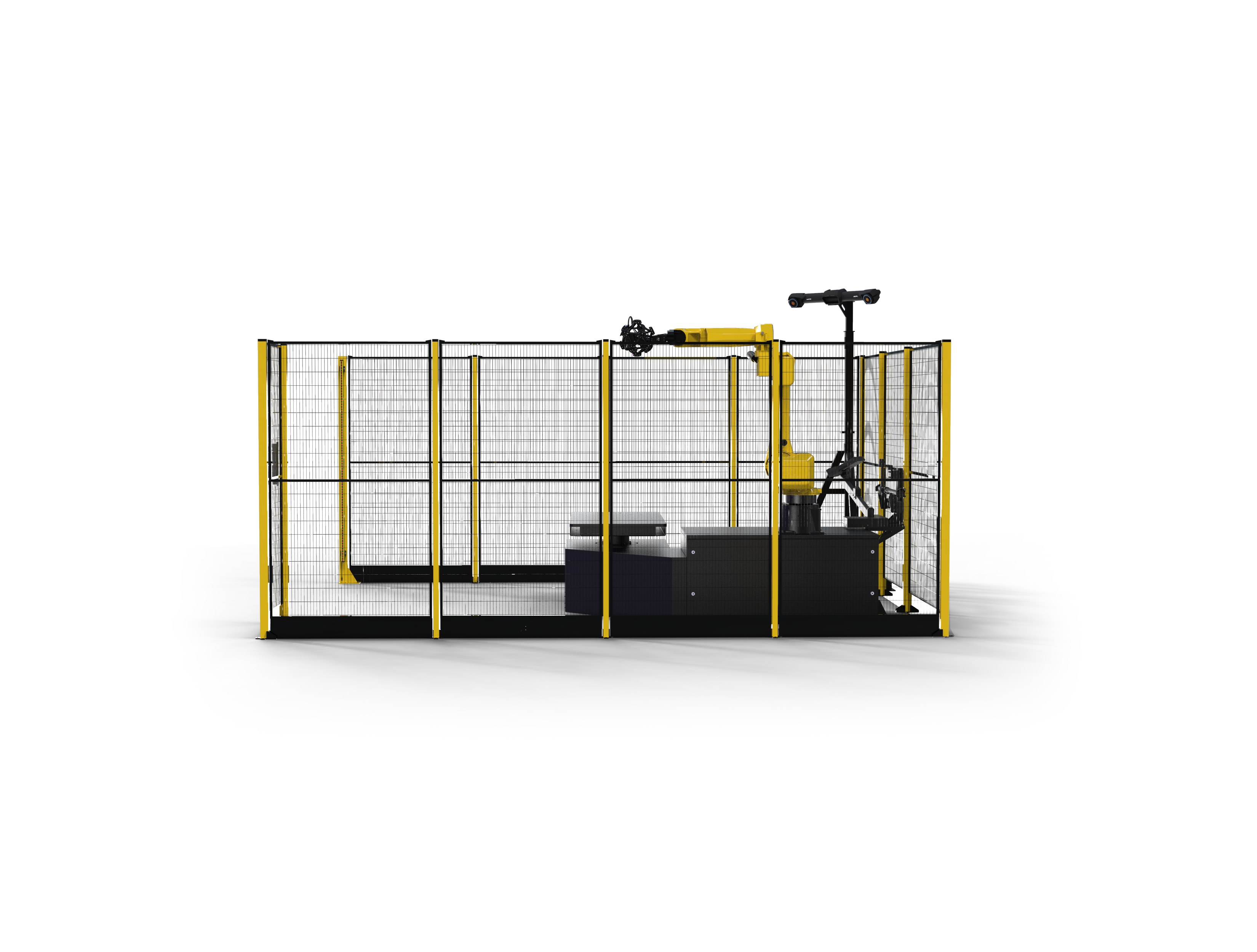

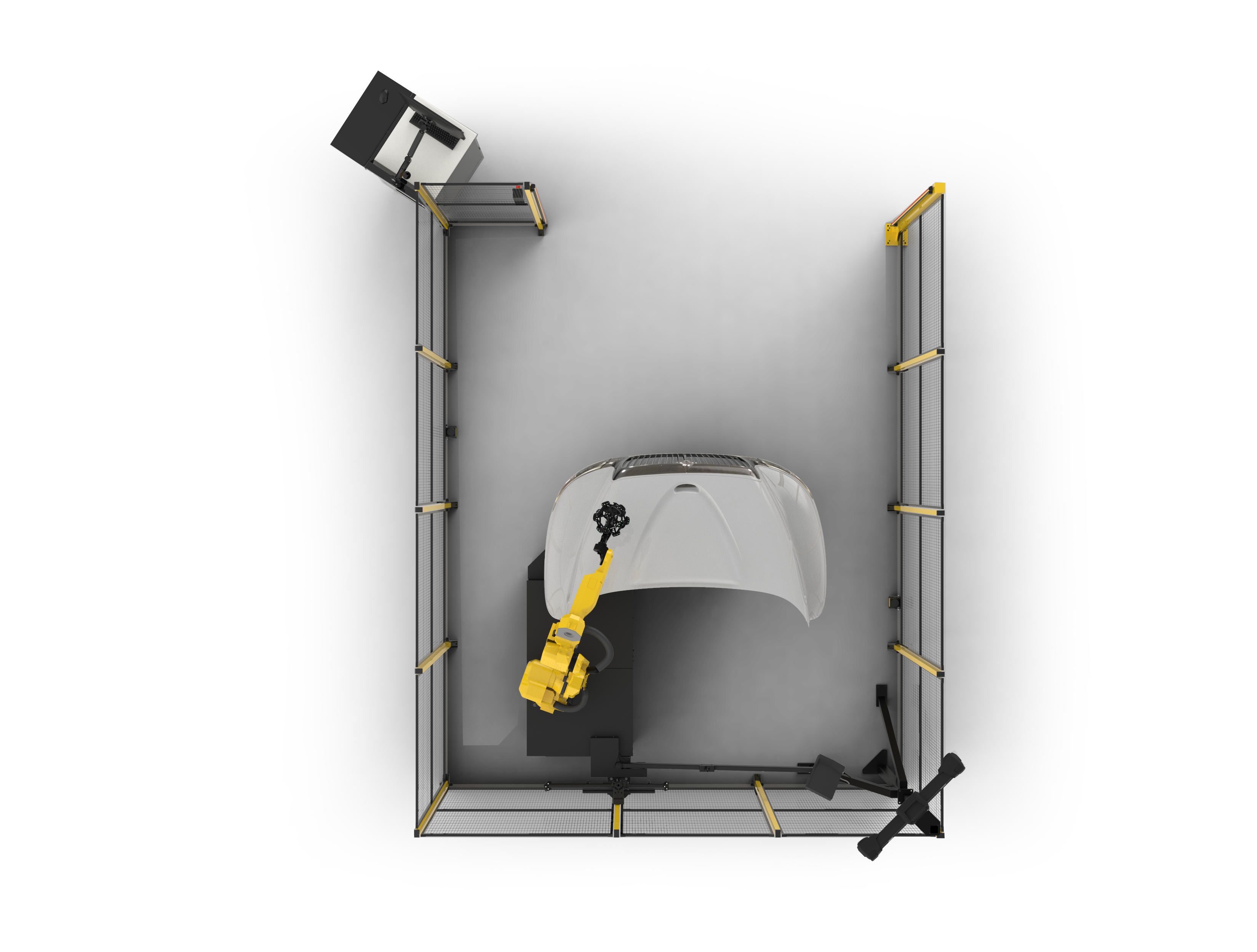

Zákazník si také může sám zvolit, zda chce využít i možnost automatické kalibrace celého 3D měřicího systému. V případě zakoupení položky „ASSET PROTECTION“ si robotické pracoviště samo kontroluje, zda jsou přítomny kalibrační artefakty a celá kalibrace měřicího systému probíhá bez zásahu operátora. Eliminuje se tak lidská chyba a pracoviště je v maximálním bezpečí.
Díky automatické kalibraci je zaručeno naprosto přesné měření.

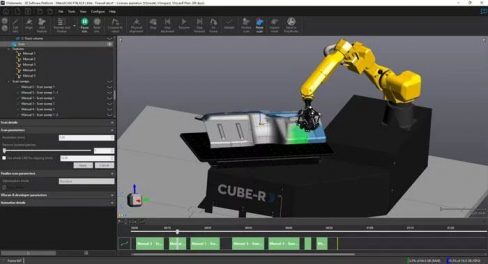

VXscan-R je softvér na riadenie celého inšpekčného pracoviska CUBE-R. Obsluha v tomto softvéri učí systém, ktoré všetky prvky na diele sa majú naskenovať a s akými parametrami (rozlíšenie, čas uzávierky, rýchlosť pohybu 3D skenera, …). Na základe zadaných miest skenovania softvér automaticky vypočíta ideálne dráhy robota a vykoná kompletnú simuláciu priebehu skenovania aj s detekciou kolízií. Na naplánovanie kontroly kvality už nie sú potrební experti na programovanie robotov.

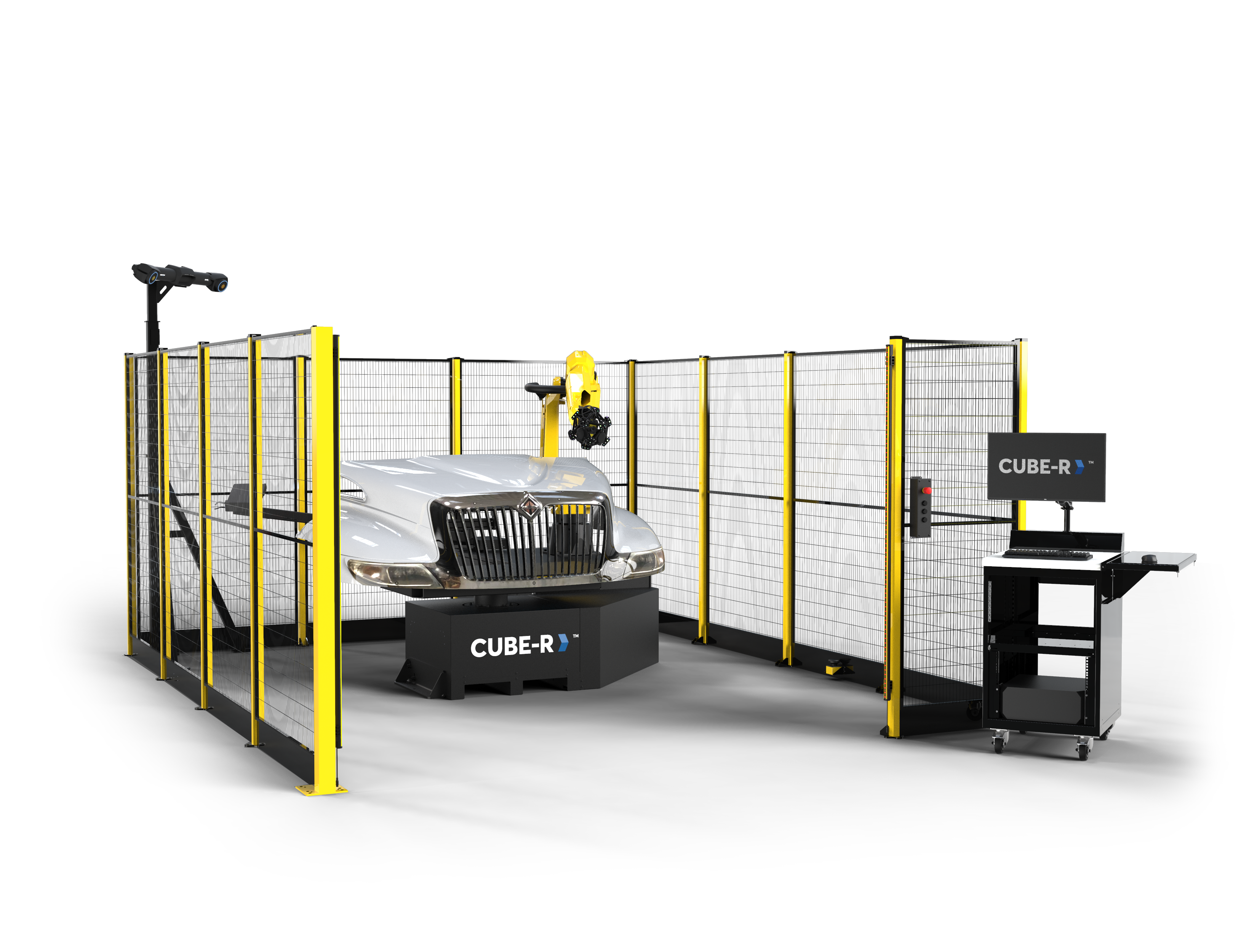

CUBE-R umožňuje měření stovek dílů denně. Je tedy perfektní pro přímou kontrolu v sériové výrobě. Už není nutné díly převážet po celé firmě na kontrolu do oddělení kontroly kvality. Systém se velmi snadno integruje do již zaběhnutých pracovních podmínek a nabízí jednoduché ovládání pro operátory ve výrobě. Díky všem těmto vlastnostem se tak velmi zkracuje potřebný čas na ověřování kontroly kvality během výroby.
Díky své metrologické přesnosti, opakovatelnosti a rozlišení přináší MetraSCAN 3D-R vysoce kvalitní výsledky. Je jedno, zda na plochách, hranách nebo geometrických prvcích. MetraSCAN 3D-R nepotřebuje pevné nastavení parametrů, což z něj dělá 3D skener vhodný pro průmyslovou automatizaci v dílenských podmínkách. Díky optické referenci C-Track (která umožňuje dynamické pozicování) se 3D skener i součást mohou během kontroly vzájemně pohybovat.
MetraSCAN 3D-R kombinuje sílu optické technologie a modrých laserových paprsků. Díky tomuto 3D skeneru lze snímat jak černé povrchy, tak i vysoce lesklé povrchy. MetraSCAN 3D-R je k dispozici buď jako zakázkové řešení s průmyslovým robotem nebo jako řešení na klíč (CUBE-R) od společnosti Creaform.
