Kľúčom k efektívnemu procesu reverzného inžinierstva je čo najrýchlejší a najplynulejší prevod 3D skenovacích dát do pripravených CAD modelov alebo modelov pre 3D tlač.
Aby to bolo možné dosiahnuť, konštruktéri potrebujú výkonný laserový 3D skener, ktorý dokáže zachytiť aj tie najjemnejšie detaily na akomkoľvek povrchu a spoľahlivo fungovať v akomkoľvek prostredí – a to všetko bez kompromisov v presnosti.
Nemenej dôležité je zvoliť softvér, ktorý vyniká v pokročilom spracovaní 3D skenov. Ten by mal ponúkať výkonné nástroje na skicovanie a modelovanie, ktoré umožnia čo najrýchlejší a najefektívnejší prechod od skenu k CAD modelu – vrátane možnosti porovnávať 3D modely priamo s pôvodnými skenovacími dátami.
Séria HandySCAN 3D | PRO Series v spojení so softvérom Scan-to-CAD Pro predstavuje výkonné, dostupné a spoľahlivé riešenie, ktoré urýchľuje vývoj produktov, skracuje dobu uvedenia na trh a znižuje náklady na vývoj.
Rad HandySCAN 3D | PRE Series poskytuje presné a dôsledné rozmerové meranie zložitých tvarov v akomkoľvek prostredí – bez ohľadu na podmienky nastavenia alebo skúsenosti používateľa.

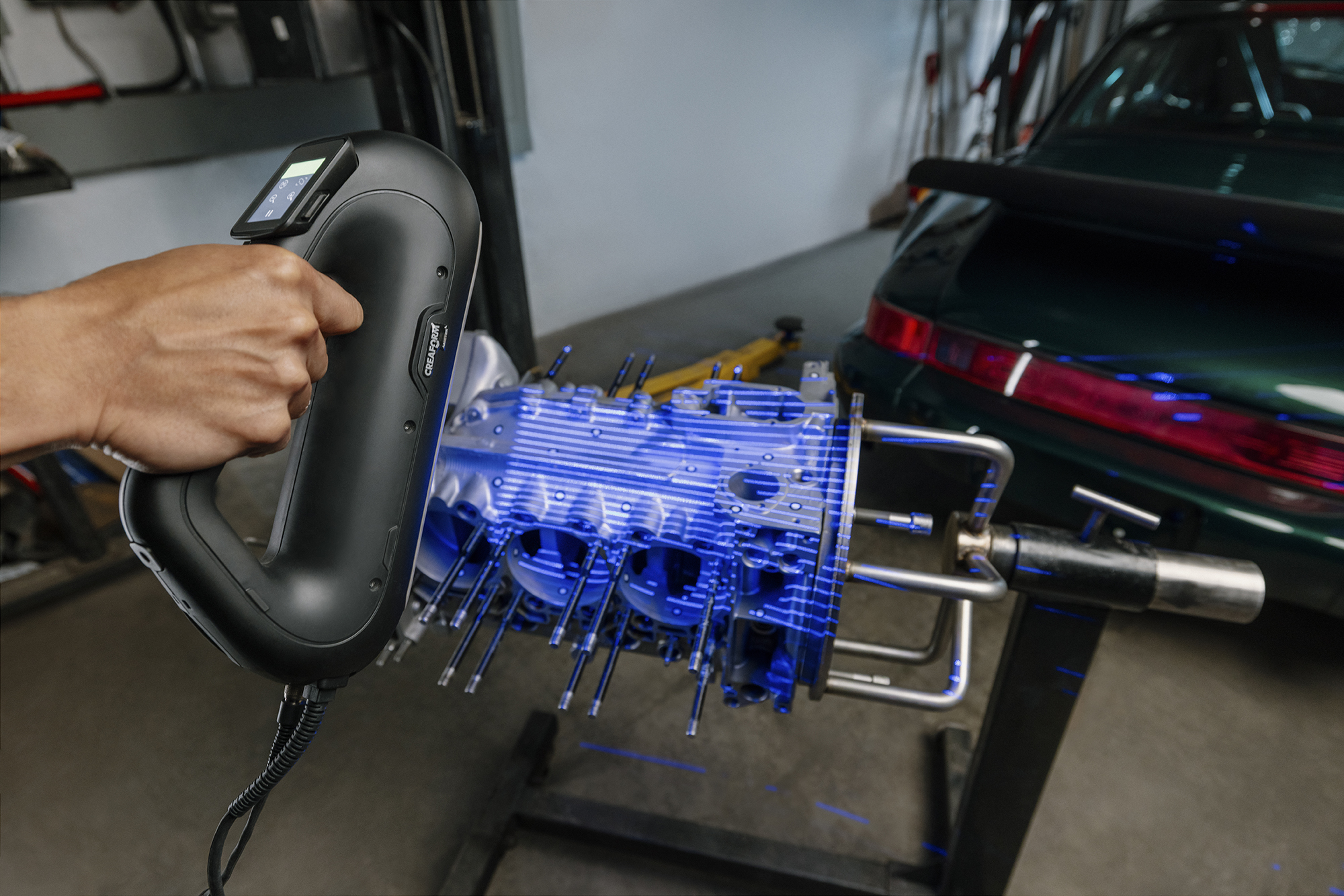

Funkcia dynamického referencovania umožňuje vytvárať vysoko kvalitné .stl modely akéhokoľvek povrchu, zachytávajúce aj tie najjemnejšie detaily zložitých prvkov, a to aj v náročných podmienkach
Až 0,030 mm
0,020 ± 0,060 mm/m

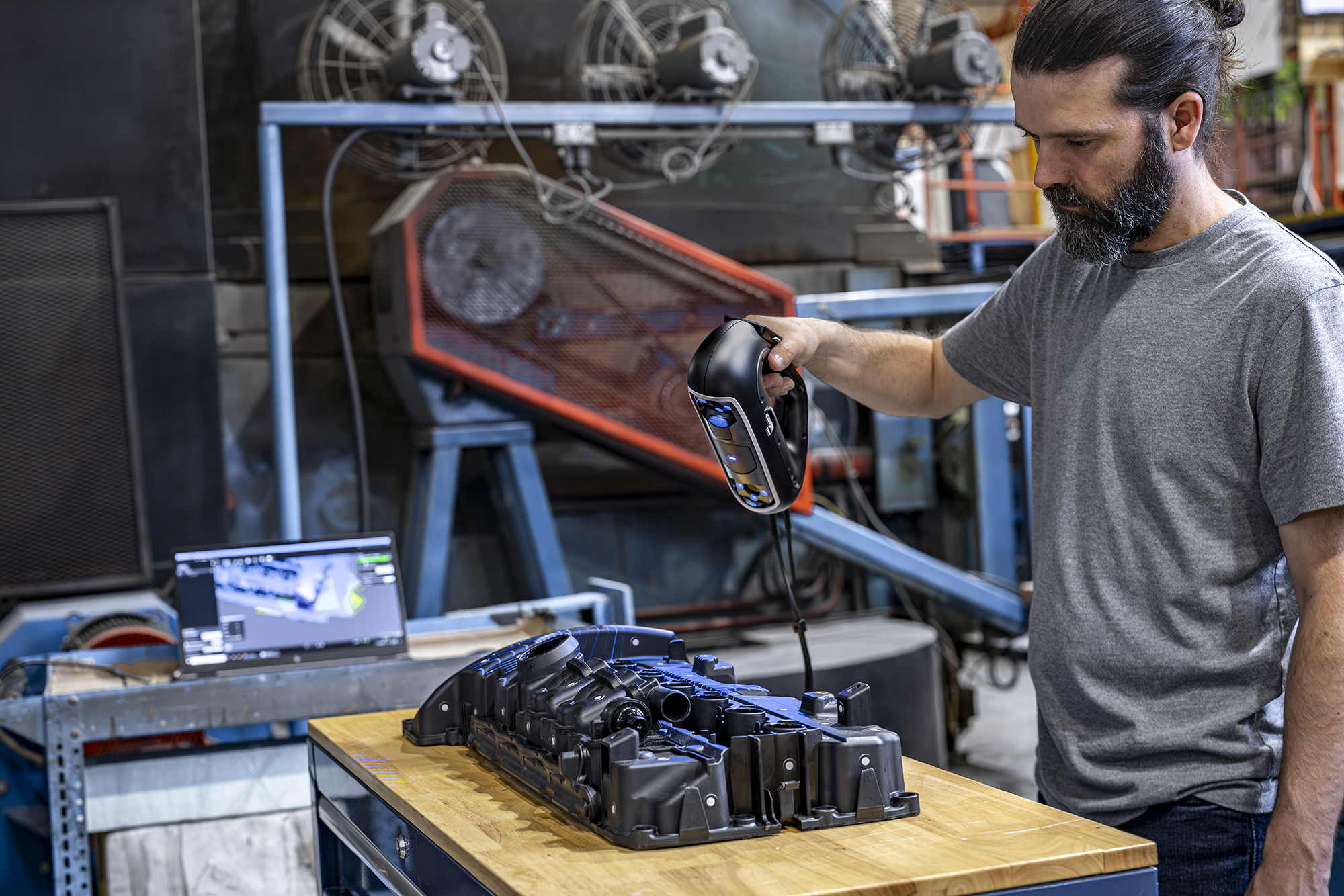

Spoľahlivé 3D skenovanie akéhokoľvek objektu

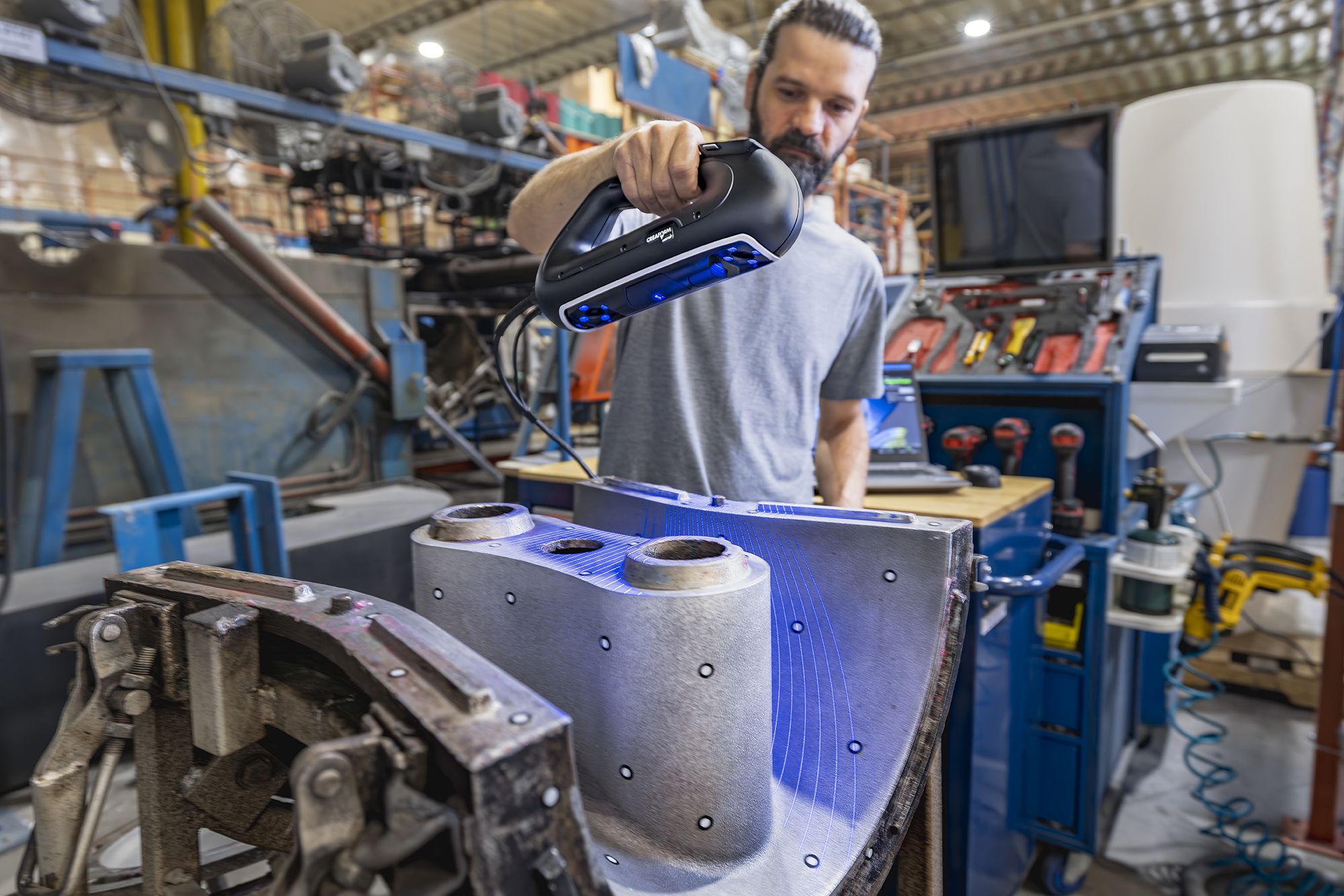

Špičková kvalita skenovacích dát s jemnými detailmi
V kombinácii s univerzálnosťou a ergonomickým dizajnom 3D skenera je softvér dokonale integrovaný, aby ponúkol intuitívne a ľahko použiteľné prostredie pre akýkoľvek projekt reverzného inžinierstva.

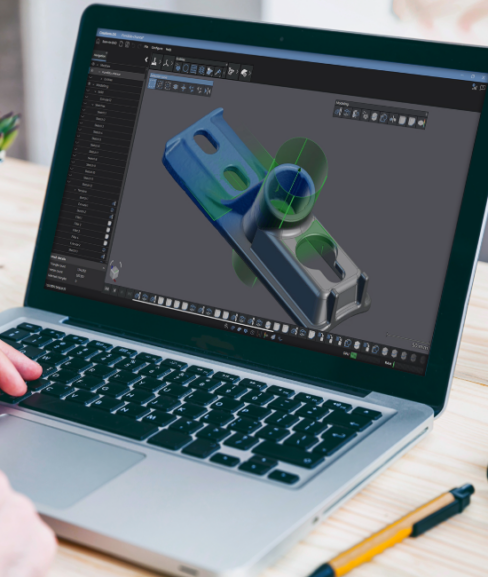

Modul Scan-to-CAD, súčasť Creaform Metrology Suite, ďalej urýchľuje extrakciu prvkov z 3D skenov, vytvára presné CAD modely hneď na prvý pokus a zaisťuje najrýchlejšiu cestu od skenu k CAD.
Podporené 20 rokmi odborných skúseností s vývojom a zdokonaľovaním laserových 3D skenerov, rad PRE Series ponúka vysoký výkon za dostupnú cenu - poskytuje najlepší pomer ceny a výkonu na trhu.
Vyrobené v Severnej Amerike a dôverovaných viac ako 10 000 užívateľmi, táto osvedčená technológia odráža záväzok spoločnosti Creaform k spoľahlivosti a špičkovej zákazníckej podpore.

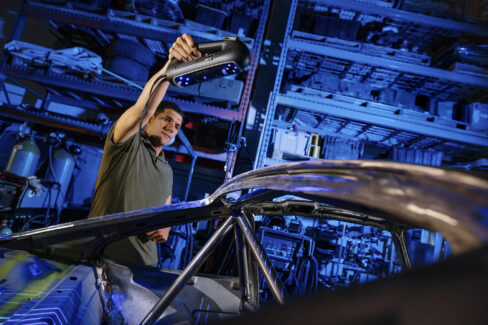

Tento ručný 3D skener je samostatné zariadenie, ktoré nevyžaduje statív ani externý sledovací systém. Vďaka kompaktným rozmerom sa zmestí do malého kufríka, takže sa dá ľahko prepravovať a používať v akomkoľvek prostredí – bez kompromisov vo výkone.
Rad HandySCAN 3D | PRE Series nastavuje nový štandard v oblasti prenosného 3D merania pre vývoj produktov a reverzné inžinierstvo.
Táto technológia, postavená na osvedčených a dôveryhodných základoch, ponúka bezkonkurenčnú presnosť, rozlíšenie a jednoduchosť použitia – kdekoľvek, na akomkoľvek povrchu, bez ohľadu na zložitosť.
Vďaka svojim pokročilým technickým parametrom je ideálnym riešením pre technologických inovátorov a inžinierov, ktorí hľadajú výkonný a dostupný nástroj na urýchlenie vývoja produktov, skrátenie doby uvedenia na trh a zníženie nákladov na vývoj.
| HandySCAN PRO |
|
| PRESNOSŤ | až 0,030 mm (1) |
| OBJEMOVÁ PRESNOSŤ | 0,020 mm + 0,060 mm/m (2) |
| MERACIE ROZLÍŠENIE | 0,025 mm |
| ROZLÍŠENIE POLYGÓNOVEJ SIETE | 0,100 mm |
| FREKVENCIA MERANIA | 1 200 000 meraní/s |
| ZDROJ SVETLA | 23 modrých laserových línií (3) |
| OVLÁDANIE SKENERA | dotykový displej |
| REVERSE ENGINEERINF SOFTWARE | SCAN-to-CAD Pro – súčasťou |
| VZDIALENOSŤ SKENERA OD OBJEKTU | 250 – 450 mm |
| Hĺbka ostrosti | 200 mm |
| VEĽKOSŤ DIELU (odporúčaná hodnota) |
0,05 – 4 m |
| VÝSTUPNÉ FORMÁTY | .dae, .fbx,.iges, .ma, .obj, .ply, .step, .stl, .txt, .wrl, .x3d, .x3dz, .spr, .3mf |
| KOMPATIBILNÝ SOFTVÉR | 3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrológ X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systems (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX)(4) |
| VÁHA | 920 g |
| ROZMERY (DxŠxV) |
79 x 150 x 304 mm |
| PRIPOJENIE DO PC | 1 X USB 3.0 |
| PRACOVNÁ TEPLOTA | 5–40°C |
| PRACOVNÁ VLHKOSŤ (bez kondenzácie) | 10–90% |
| CERTIFIKÁCIA | EC Compliance (Electromagnetická kompatibilita Directive, Low Voltage Directive) |
| PATENTY | CA 2,600,926, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 2 DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, EP (FR, UK, DE) 3,102,908, US 10,271,039, JP 6,596,433, CA 2,33 EM 009203334-0001, EM 009203334-0002, EM 009203334-0003, EM 009203334-0004, EM 009203334-0005, EM 0092 220,206,623 U, CN 308805542 S, CN 221,445,081 U |
(1) Typická hodnota pre meranie priemeru na kalibrovanom guľovom etalóne.
(2) Hodnota na meranie vzdialenosti medzi guľami na kalibrovanom dĺžkovom etalóne. Výsledky sú získané pomocou integrovanej fotogrammetrie s optimalizáciou objemovej presnosti.
(3) Trieda lasera: 2M (bezpečný pre oči).
(4) Tiež kompatibilný so všetkými hlavnými metrologickými, CAD a grafickými softvérmi prostredníctvom importu sieťových modelov a mračien bodov.
