Creaform ACADEMIA

Rýchle menu:

Balíček
Technické špecifikácie
Bezplatný balíček programov ACADEMIA
Vyukové materiály

Zaradením 3D skenovania a kontroly kvality do výučby podstatne zvýšite odbornú znalosť svojich študentov a prestíž vašej školy. V súčasnej dobe sa hovorí o moderných trendoch priemyslu 4.0., kde má kontrola kvality pomocou moderných technológií svoj veľký podiel. Creaform ACADEMIA vám umožňuje finančne dosiahnuť tieto moderné technológie a začleniť ich do osnovy vzdelávania vo vašej škole. Študenti absolvujúci vašu školu tak budú oveľa lepšie pripravení na svoju budúcu kariéru.

Ponúkané riešenie Creaform ACADEMIA obsahuje: profesionálny 3D skener ACADEMIA, bezplatný softvér so všetkými doplnkami, ktorý vám pomôže zaradiť 3D technológie do výučby. Máte tak možnosť začleniť modernú technológiu 3D skenovania do svojej výučby bez nutnosti veľkej finančnej záťaže.

Balíček

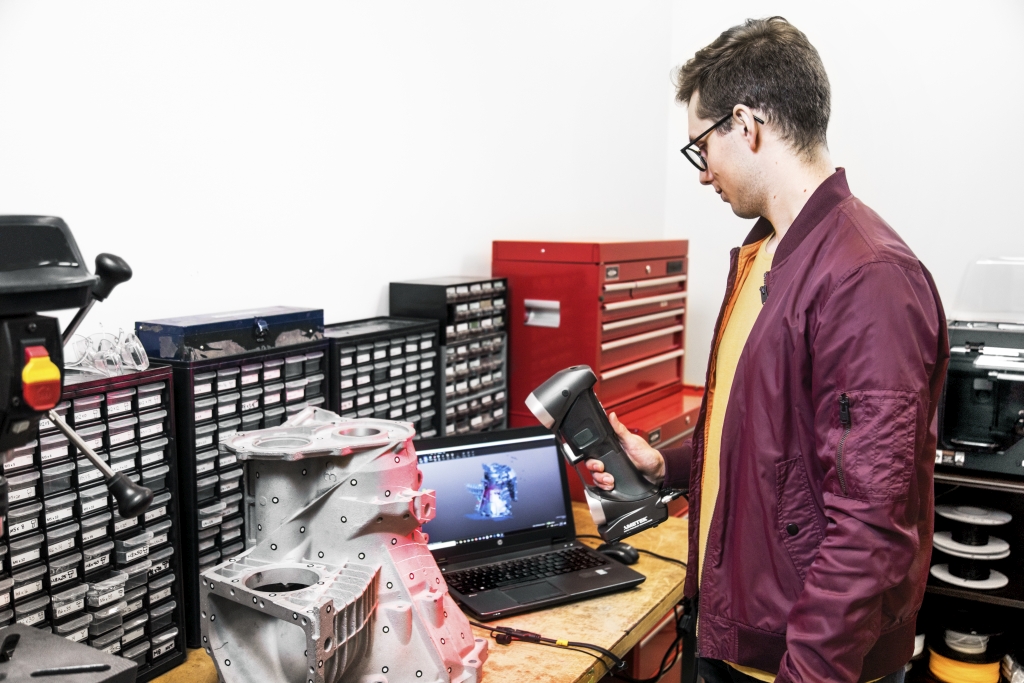

Profesionálny 3D skener ACADEMIA peel od firmy Creaform.

Vďaka profesionálnemu 3D skenera ACADEMIA peel môžete vašim študentom dať do rúk nástroj, ktorý ich posunie ďalej v skúsenostiach a znalostiach. Tento 3D skener je jednoduchý a na obsluhu úplne intuitívny. Môžete tak študentom poskytnúť praktické znalosti z oblastí ako produktový design, reverzné inžinierstvo, či kontrola kvality.

V balíčku je zahrnuté:

Profesionálny skener ACADEMIA peel (k dispozícii sú aj iné varianty)
Softvér ACADEMIA, ktorý pokrýva reverzné inžinierstvo a kontrolu kvality (VXmodel a VXinspect)
5 rokov údržbu na 3D skener a softvér
Tréningové materiály pre produkty ACADEMIA

Na obohatenie výukových osnov môžete využiť:

Pripravené školiace materiály, so všetkými doplnkami na obohatenie výučby
Najlacnejší priemyselný 3D skener prispôsobený na účel výučby
Využitie programov v reálnych pracovných postupoch vo výrobe
Prenosné, rýchle a jednoduché riešenie 3D merania. Staňte sa odborníkmi ihneď!
Nie je potrebné žiadne špeciálne školenie na ACADEMIA, všetko nájdete v dodaných materiáloch

Technické špecifikácie

	peel 3
Veľkosť objektu (odporúčaná)	0,1 – 3,0 m
Presnosť	od 0,100 mm
Rozlíšenie siete	od 0,250 mm
Rýchlosť merania	m2 za 80 s
Objemová presnosť (založená na veľkosti dielu)	0,250 mm/m
Vzdialenosť skenera od objektu	250 do 550 mm
Svetelný zdroj	IR VCSEL
Textúra	ÁNO
Rozlíšenie textúry	250 DPI
Metódy pozíciovania	Geometria a/alebo pozičné body a/alebo textúra
Váha	950 g
Rozmery	304 x 150 x 79 mm
Prepojenie s PC	1 x USB 3.0
Ovládanie skenera	Dotykový LCD displej na tele skenera
Výstupné formáty	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .spr
Kalibračný protokol	N/A
Softvér	peel.OS, peel.CAD

(1) Platí pri použití pozičných bodov, alebo pokiaľ má diel rôznorodý členitý povrch

Bezplatný balíček programov Creaform ACADEMIA

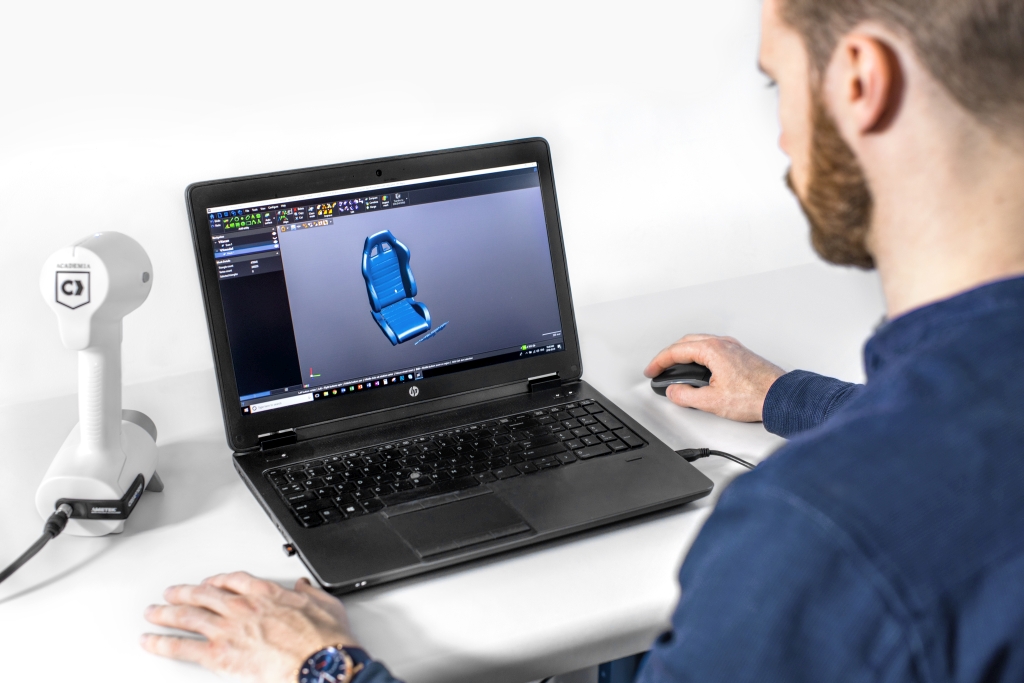

Teraz máte špičkový softvér od firmy Creaform na dosah ruky.

Balíček Creaform ACADEMIA obsahuje aj veľmi potrebnú časť na spracovanie dát. Bez potrebných programov by ste nemohli vo výučbe so študentmi riešiť projekty od začiatku až do konca. K 3D skenera ACADEMIA je dodávaný aj program na kontrolu kvality VXinspect a program pre reverzné inžinierstvo VXmodel. Zákazník si môže vybrať balíček s 1 alebo 50 licenciami.

V balíčku sa nachádzajú tieto moduly:

Akvizičné moduly:

VXscan / VXprobe / VXshot

Aplikačné moduly:

VXmodel (modul pre reverzné inžinierstvo SKEN do CAD)
VXinspect (inšpekčný modul pre kontrolu kvality)

	VXscan, VXprobe, VXshot ⁽¹⁾	VXmodel ⁽²⁾	VXinspect ⁽²⁾
Meranie pomocou viacerých metód	X		X
Úprava polygónovej siete		X
Zarovnanie	X	X	X
Geometrické entity	X	X	X
NURBS Plochy		X
Prevod do CAD softvér		X
Import CAD dát		X	X
Geometrické rozmery a tolerancie (GD&T)		X	X
Tvorba reportov			X

⁽¹⁾ Akvizičné moduly sú súčasťou všetkých technológií od firmy Creaform.
⁽²⁾ Verzie VXmodel a VXinspect ACADEMIA nepodporujú importovanie polygónovej siete. Je možné otvárať iba projekty vytvorené skenermi od firmy Creaform.

Voľne stiahnuteľné výukové materiály

Prepracovaný program na zdokonalenie výučby 3D skenovania

Okrem 3D skenera a zadarmo 50 licencií softvér obsahuje balíček ACADEMIA aj prepracované didaktické materiály. Tieto materiály vám pomôžu upraviť osnovu výučby 3D skenovania tak, aby bola v súlade s dnešnými priemyselnými požiadavkami. Materiály zahŕňajú tri hlavné tematické oblasti: 3D skenovanie, reverzné inžinierstvo a proces kontroly kvality.

Na webe Creaform budete mať tiež neobmedzený prístup k špecifickým informáciám a nástrojom, ktoré vám pomôžu pri príprave vašich prednášok. Tieto informácie je možné použiť a aplikovať v akejkoľvek triede alebo laboratóriu. Všetky materiály sú navrhnuté s dôrazom na získanie praktických skúseností a zaujmú tak väčšinu študentov.

Výukové materiály obsahujú:

Prispôsobiteľné výukové prezentácie
Video návody a dokumentácia pre samo-štúdium
Vopred pripravené výukové cvičenie vrátane údajov. Vždy si teda možno precvičiť získané znalosti aj prakticky.

Vzdelávacie riešenia pre výskumných pracovníkov

Inovácia a rozšírenie vašich možností pri práci na výskumných projektoch!

Creaform ACADEMIA je novo uverejnená sada nástrojov, ktorá má pomôcť výskumným pracovníkom a vedcom v prístupe k 3D technológiám. Pomocou ACADEMIA môžete inovovať svoje postupy a znalosti v oblasti metrológie. Celé riešenie ide v duchu novo nastavených trendov a procesov ukrytých pod pojmom Priemysel 4.0.

Súprava pre výskum a vývoj obsahuje naše prenosné 3D skenery s vysokou presnosťou, alebo prenosné CMM (PCMM). Ku 3D skenera tiež dostanete zadarmo aplikačný softvér (pre reverzné inžinierstvo a kontrolu kvality). A samozrejme nesmieme zabudnúť na 5-ročnú údržbu na hardvér a softvér.

ACADEMIA vám umožní vykonávať kvalitný výskum s využitím všetkých moderných inovácií. Program ACADEMIA je nastavený tak, aby minimalizoval vstupné náklady na obstaranie profesionálneho pracoviska na vedecké účely.

Balíček

Metrologické nástroje na dosah ruky

Teraz môžete využiť profesionálne 3D skenery od firmy Creaform 3D. Nedovoľte, aby vám limity zariadenia alebo rozpočet spomaľovali prácu na výskumných projektoch. Creaform ACADEMIA ponúka pre potreby výskumu celý rad profesionálnych 3D skenerov, vrátane potrebného softvéru. Nie je dôležité, aký výskum budete v budúcnosti vykonávať. Vždy budete môcť využiť rýchlosť, presnosť a prenosnosť týchto metrologických riešení.

V ponúkanej sade nájdete:

Jeden z profesionálnych skenerov. Vybrať sa dá z týchto skenerov Go!SCAN 3D, HandySCAN 3D, MetraSCAN 3D alebo CMM HandyPROBE.
Softvér od firmy Creaform (VXmodel a VXinspect), Profesionálne nástroje pre reverzné inžinierstvo a kontrolu kvality.
5-ročná údržba, vrátane kalibrácie 3D skenera

Vlastnosti, ktoré vám pomôžu pri ďalšom výskume

Ponúkaný balíček je celé riešenie na kľúč, určené na vykonávanie komplexného výskumu
Kompletné portfólio metrologických zariadení za priaznivú cenu
Dodané riešenie pre metrológiu je plne prenosné, rýchle a ľahko použiteľné

Technické špecifikácie

		Go!SCAN SPARK™	HandySCAN 307™	HandySCAN BLACK™ \| Elite	MetraSCAN 357™\|Elite	MetraSCAN BLACK\|Elite
Veľkosť skenovaného objektu (Odporúčaná)		0.1 – 4 m	0.1 – 4 m	0.05 – 4 m	0,2–6 m
Presnosť		Od 0,05 mm⁽²⁾	Od 0,04 mm⁽²⁾	0,025 mm⁽³⁾	Od 0,040 mm⁽²⁾	0.025 mm
Objemová presnosť ⁽⁴⁾ (podľa pracovného priestoru)	9,1 m³ (320 ft³)	N/A			0.086 mm	0,064 mm
Objemová presnosť ⁽⁴⁾ (podľa pracovného priestoru)	16,6 m³ (586 ft³)	N/A			0.122 mm	0,078 mm
Objemová presnosť (podľa veľkosti dielu)		0.050 mm + 0.150 mm/m⁽⁵⁾	0.020 mm + 0.100 mm/m⁽⁶⁾	0.020 mm + 0.040 mm/m⁽⁶⁾	N/A	N/A
Meracie rozlíšenie		0,100 mm		0,025 mm	0.100 mm	0,025 mm
Rozlíšenie polygónovej siete		0.200 mm	0.200 mm	0.100 mm	0.200 mm	0.100 mm
Oblasť skenovania		390 x 390 mm	275 x 250 mm	310 x 350 mm	275 x 250 mm	310 x 350 mm
Vzdialenosť skenera od objektu		400 mm	300 mm
Hĺbka ostrosti		300 mm	250 mm		200 mm	250 mm
Zdroj svetla		Biele svetlo LED (99 pruhov)	7 červených laserových krížov	11 modrých laserových krížov (+ 1 extra línia)	7 červených laserových krížov (+ 1 extra línia)	15 modrých laserových krížov (+ 1 extra línia)
Trieda lasera		N/A	2M (bezpečný pre zrak)
Rozlíšenie textúry		50 až 200 DPI	N/A
Metódy pozíciovania		Geometria a/alebo farba a/alebo body	Pozičné body		Dynamické pozíciovanie (optimálne)
Rýchlosť merania		1 500 000 meraní/s	480 000 meraní/s	1 300 000 meraní/s	480 000 meraní/s	1 800 000 meraní/s
Váha		1,25 kg	0.85 kg	0,94 kg	Scanner: 1,38 kg C-Track: 5,7 kg	Scanner: 1,49 kg C-Track: 5,7 kg
Rozmery (DxŠxV)		89 x 114 x 346 mm	122 x 77 x 294 mm	142 x 79 x 288 mm	Scanner: 289 x 235 x 296 mm C-Track: 1031 x 181 x 148 mm
Prevádzková teplota		5–40 °C
Prevádzková okolitá vlhkosť (bez kondenzácie)		10–90 %
Certifikácia		EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), IP50, WEEE, Kompatibilný s externou batériou (od výrobcu),

(1) K dispozícii sú aj iné modely 3D skenerov HandySCAN 3D a MetraSCAN 3D.
(2) Typická hodnota pri meraní priemeru artefaktu kalibrovanej gule.
(3) HandySCAN BLACKΙElite (akreditované podľa ISO 17025): Na základe štandardu VDI / VDE 2634 časť 3. Výkon snímacej chyby
(4) Podľa štandardu ASME B89.4.22. Výkon je hodnotený pomocou artefaktov so sledovateľnou dĺžkou ich meraním na rôznych miestach a orientáciách v pracovnom objeme C-Track (hodnota = maximálna odchýlka). Výkon zariadenia HandyPROBE Next a MetraSCAN 3D závisí od pracovného objemu, v ktorom sa meranie vykonáva: 9,1 m3 (320 ft3) alebo 16,6 m3 (586 ft3).
(5) S pozičnými bodmi, alebo s predmetom obsahujúcim zodpovedajúcu geometriu / farebnú textúru pre polohovanie.
(6) HandySCAN BLACKΙElite (akreditovaný podľa ISO 17025): Na základe štandardu VDI / VDE 2634 časť 3. Chyba vzdialenosti gulí sa hodnotí pomocou artefaktov so sledovateľnou dĺžkou ich meraním na rôznych miestach a orientáciách v pracovnom objeme. HandySCAN 307: Hodnota pre meranie vzdialenosti gulí na artefakte kalibrovanej dĺžky.

Bezplatný balíček programov Creaform ACADEMIA

Rozbehnite vaše inovácie so špičkovými programami na reverzné inžinierstvo a kontrolu kvality

Creaform ACADEMIA obsahuje výkonný a plne integrovaný 3D aplikačný softvér spoločnosti Creaform, ktorý vám umožní pokročiť vo vašom ultra-špecifickom výskume s využitím najnovších inovácií v oblasti metrológie a technológie 3D merania. V tomto balíčku získate bezplatne 50 licencií.

V balíčku sa nachádzajú tieto moduly:

Akvizičné moduly:

VXscan / VXprobe / VXshot

Aplikačné moduly:

VXmodel (modul pre reverzné inžinierstvo SKEN do CAD)
VXinspect (inšpekčný modul pre kontrolu kvality)

	VXscan, VXprobe, VXshot⁽¹⁾	VXmodel²	VXinspect²
Meranie pomocou viacerých metód	X		X
Úprava polygónovej siete		X
Zarovnanie	X	X	X
Geometrické entity	X	X	X
NURBS Plochy		X
Prevod do CAD softvér		X
Import CAD dát		X	X
Geometrické rozmery a tolerancie (GD&T)		X	X
Tvorba reportov			X

ŠTUDIJNÉ OBLASTI A VZDELÁVACIE PROGRAMY

Technológie 3D merania spoločnosti Creaform sú súčasťou rastúceho počtu vzdelávacích programov a výskumných projektov v oblasti vysokoškolského vzdelávania. Tu sú len niektoré oblasti, v ktorých spoločnosť Creaform pomohla výskumným tímom urobiť dôležité objavy.

VEDA A TECHNIKA

Creaform ACADEMIA bola vyvinutá na riešenie skutočných problémov v dnešných náročných strojárskych odvetviach, ako sú letectvo, automobilový a spracovateľský priemysel. 3D meracie technológie spoločnosti Creaform môžu byť použité pre:

Kontrola deformácie a opotrebenia
Riadenie a nastavenie nástrojov
Vývoj produktov
Kontrola správnosti výroby
Výstupná kontrola
Reverzné inžinierstvo
Pomoc pri zostavovaní zložitých komponentov a montáži

APLIKOVANÁ VEDA

Creaform ACADEMIA je ideálny pre skúšobné a praktické vedecké projekty:

Údržba
Posúdenie poškodenia
Kontrola správnosti výroby

PRIEMYSELNÝ DIZAJN A STYLING

Riešenia 3D metrológie od spoločnosti Creaform môžu byť použité v rôznych fázach vývojového procesu tak, aby pomohli podporiť vývoj a výrobu nových produktov. Creaform ACADEMIA je ideálne riešenie pre špičkové školy v odboroch priemyselného designu, ktoré chcú umožniť svojim študentom prístup k najnovšej 3D technológii.

Vývoj produktov
Reverzné inžinierstvo
Kontrola správnosti výroby
3D tlač

PRÍRODNÉ VEDY A ARCHEOLÓGIA

3D meracie technológie, ako sú technológie vyvinuté firmou Creaform, sú široko používané v nasledujúcich oblastiach, pretože ich prenositeľnosť ich robí ideálnou pre prácu v teréne:

Ochrana pamiatok
3D skenovanie zbierok artefaktov
Obnova a rekonštrukcia poškodených kusov
Virtuálna reprodukcia
Zväčšovanie / zmenšovanie architektonických modelov

VÝSKUMNÉ PROJEKTY

Naše zariadenia môžu byť použité v náročných výskumných projektoch, ktoré vyžadujú presné merania v 3D bez ohľadu na oblasť merania – od 3D archivácie dát, cez porovnávanie meraní, po štúdie deformácií v 3D.

SERVISNÉ CENTRUM

Vzdelávacie inštitúcie môžu za pomoci zariadenia Creaform zaujímavým spôsobom docieliť návratnosť svojich investícií, a to vďaka realizácii zákazkového 3D merania pre firmy zo súkromného alebo verejného sektora.
